矿用自救器智能实操考培系统

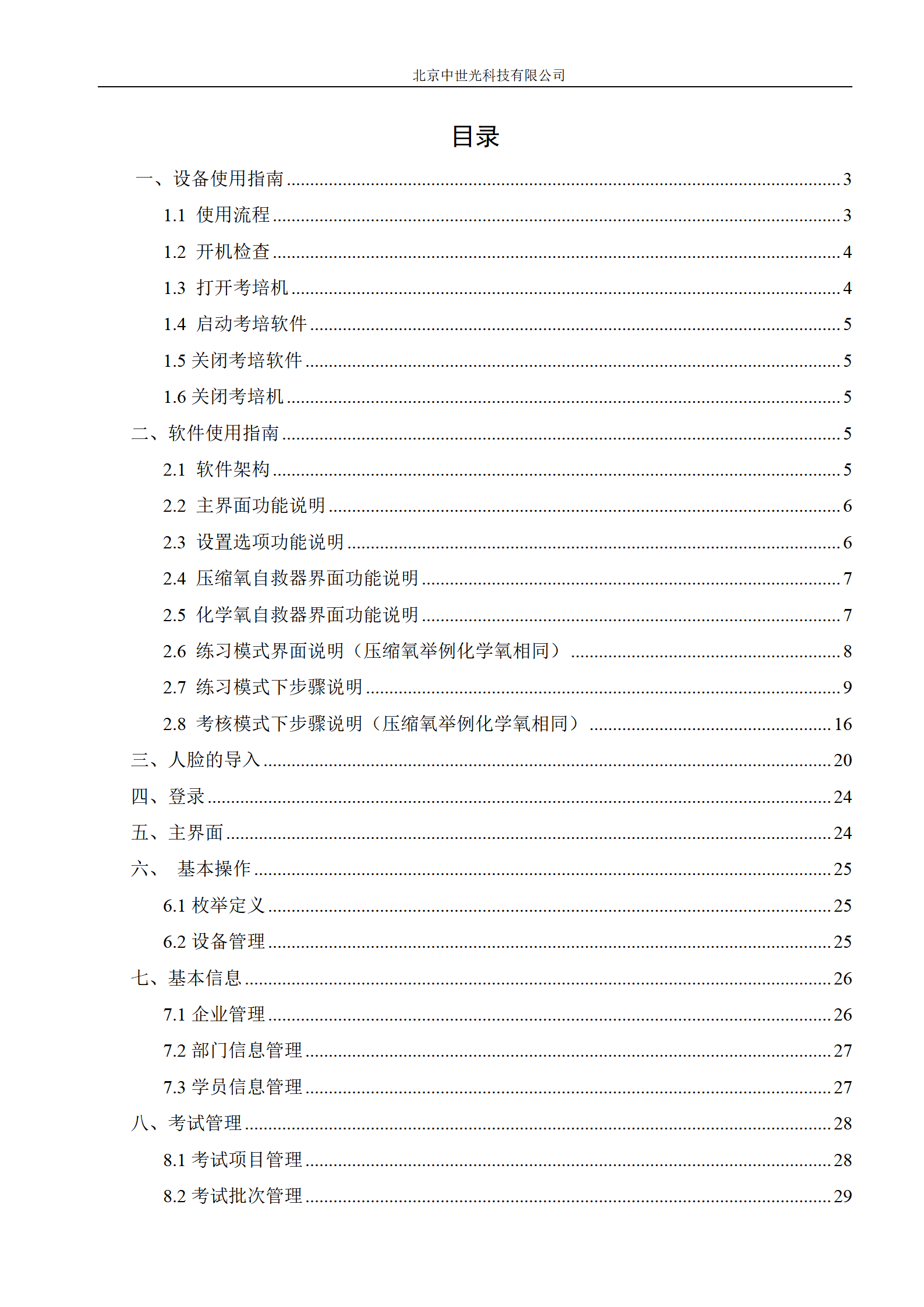

目录
一、设备使用指南 3
1.1 使用流程 3
1.2 开机检查 4
1.3 打开考培机 4
1.4 启动考培软件 5
1.5关闭考培软件 5
1.6关闭考培机 5
二、软件使用指南 5
2.1 软件架构 5
2.2 主界面功能说明 6
2.3 设置选项功能说明 6
2.4 压缩氧自救器界面功能说明 7
2.5 化学氧自救器界面功能说明 7
2.6 练习模式界面说明（压缩氧举例化学氧相同） 8
2.7 练习模式下步骤说明 9
2.8 考核模式下步骤说明（压缩氧举例化学氧相同） 16
三、人脸的导入 20
四、登录 24
五、主界面 24
六、 基本操作 25
6.1枚举定义 25
6.2设备管理 25
七、基本信息 26
7.1企业管理 26
7.2部门信息管理 27
7.3学员信息管理 27
八、考试管理 28
8.1考试项目管理 28
8.2考试批次管理 29

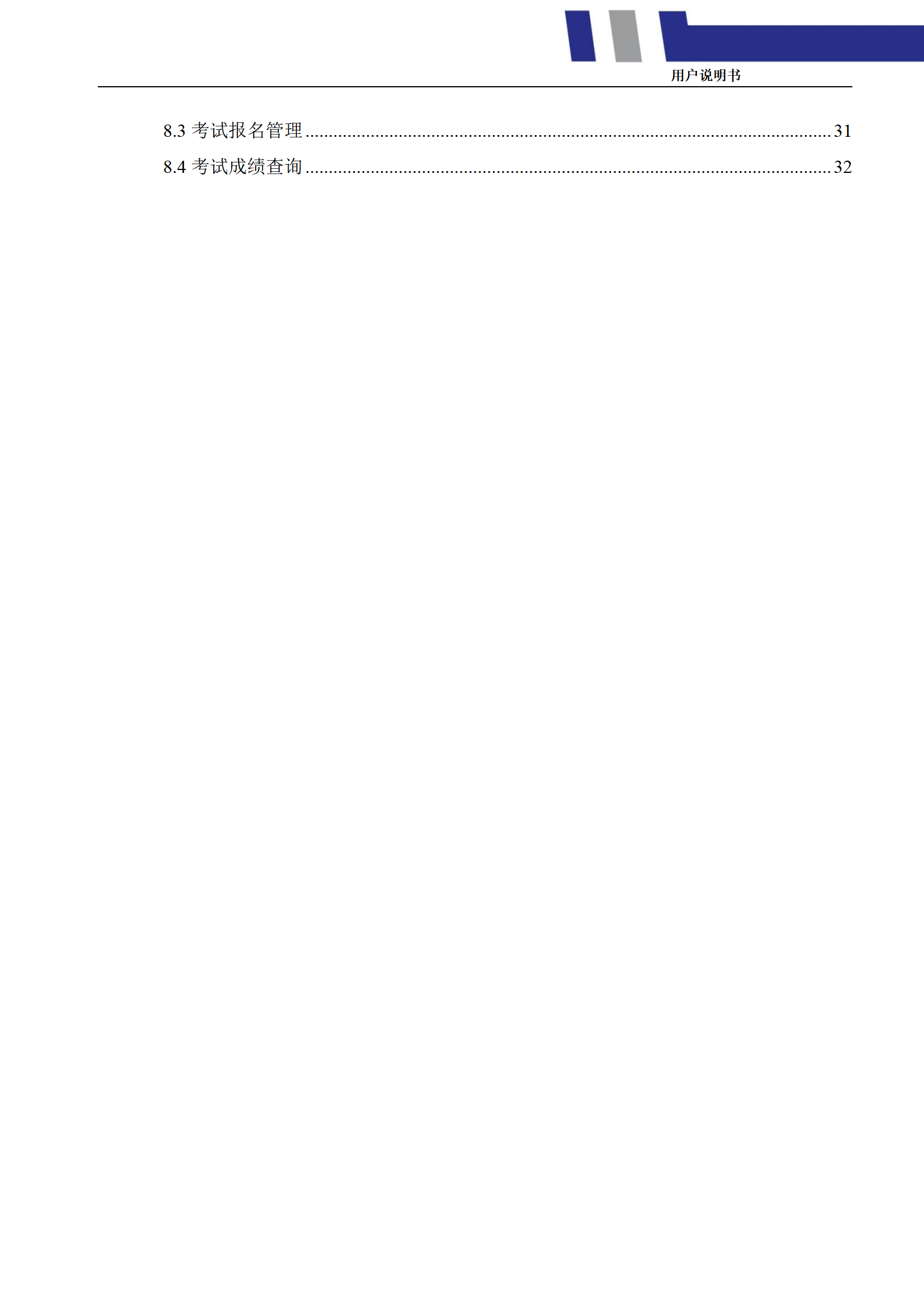

8.3考试报名管理 31
8.4考试成绩查询 32

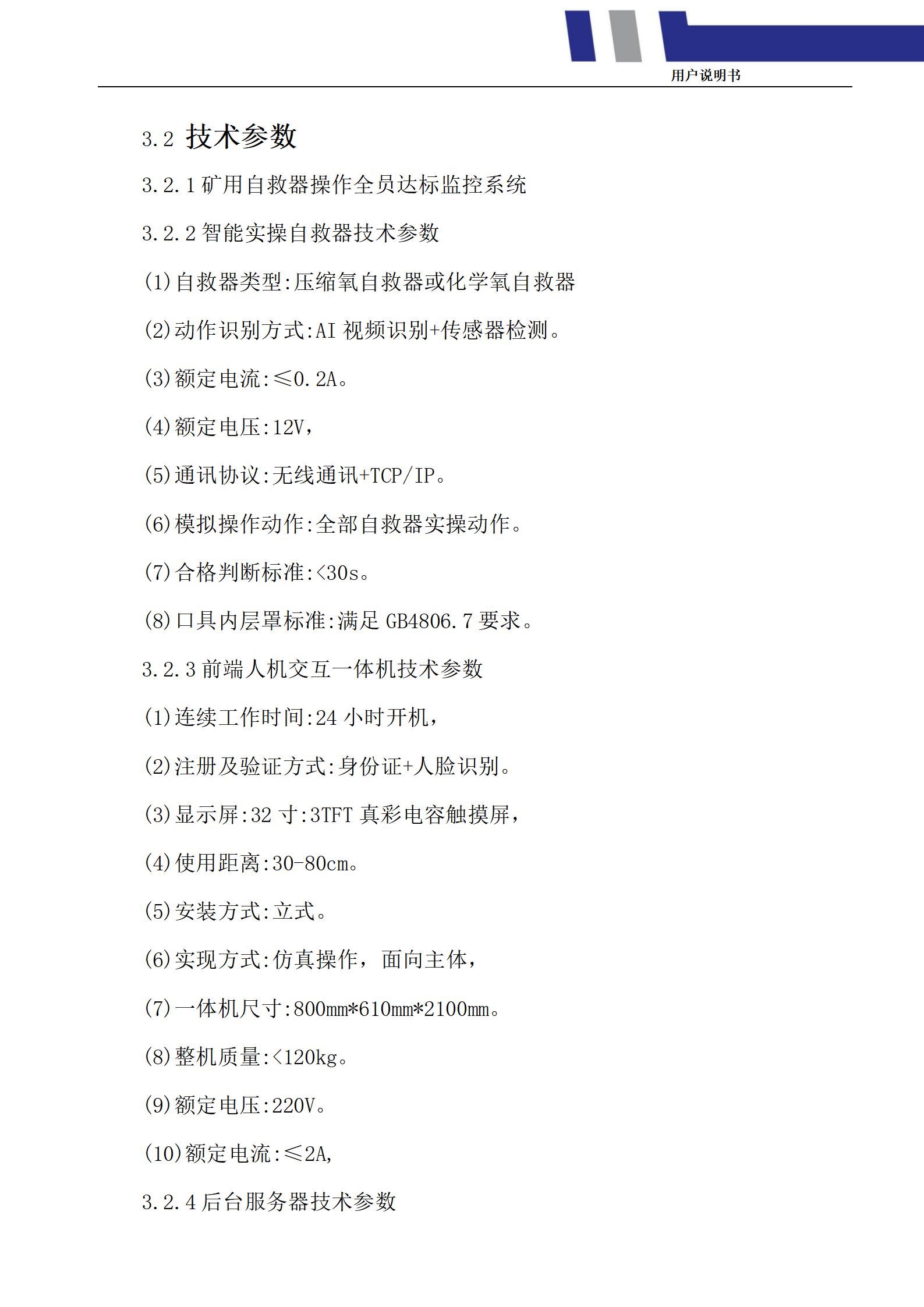

3.2 技术参数
3.2.1矿用自救器操作全员达标监控系统
3.2.2智能实操自救器技术参数
(1)自救器类型:压缩氧自救器或化学氧自救器
 (2)动作识别方式:AI视频识别+传感器检测。
(3)额定电流:≤0.2A。
(4)额定电压:12V，
(5)通讯协议:无线通讯+TCP/IP。
(6)模拟操作动作:全部自救器实操动作。
(7)合格判断标准:<30s。
(8)口具内层罩标准:满足GB4806.7要求。
3.2.3前端人机交互一体机技术参数
(1)连续工作时间:24小时开机，
(2)注册及验证方式:身份证+人脸识别。
(3)显示屏:32寸:3TFT真彩电容触摸屏，
(4)使用距离:30-80cm。
(5)安装方式:立式。
(6)实现方式:仿真操作，面向主体，
(7)一体机尺寸:800mm*610mm*2100mm。
(8)整机质量:<120kg。
(9)额定电压:220V。
(10)额定电流:≤2A,
3.2.4后台服务器技术参数

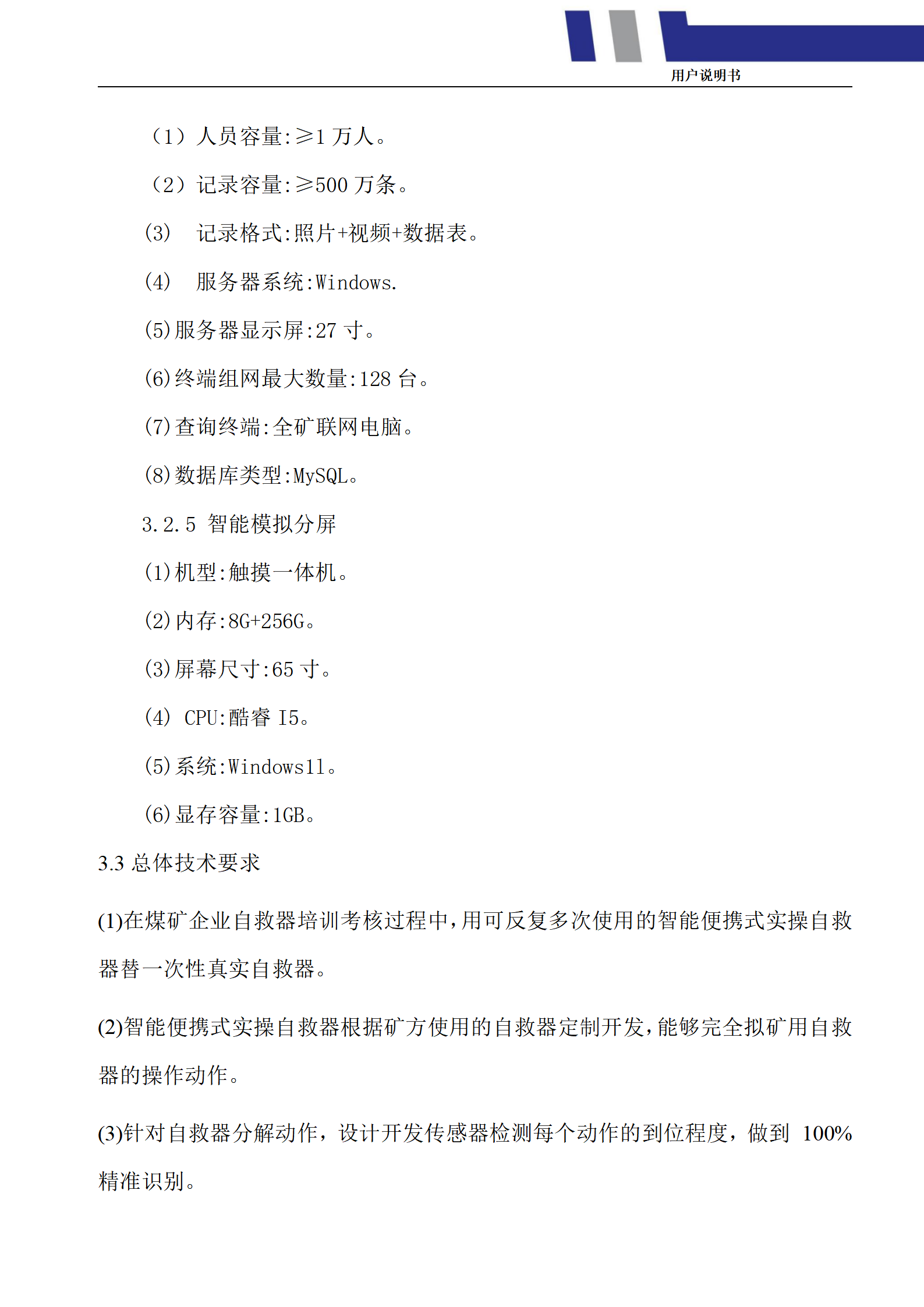

（1）人员容量:≥1万人。
（2）记录容量:≥500万条。
(3)记录格式:照片+视频+数据表。
(4)服务器系统:Windows.
(5)服务器显示屏:27寸。
(6)终端组网最大数量:128台。
(7)查询终端:全矿联网电脑。
(8)数据库类型:MySQL。
3.2.5 智能模拟分屏
(1)机型:触摸一体机。
(2)内存:8G+256G。
(3)屏幕尺寸:65寸。
(4) CPU:酷睿I5。
(5)系统:Windows1l。
(6)显存容量:1GB。
3.3总体技术要求
(1)在煤矿企业自救器培训考核过程中，用可反复多次使用的智能便携式实操自救器替一次性真实自救器。
(2)智能便携式实操自救器根据矿方使用的自救器定制开发，能够完全拟矿用自救器的操作动作。
(3)针对自救器分解动作，设计开发传感器检测每个动作的到位程度，做到 100%精准识别。

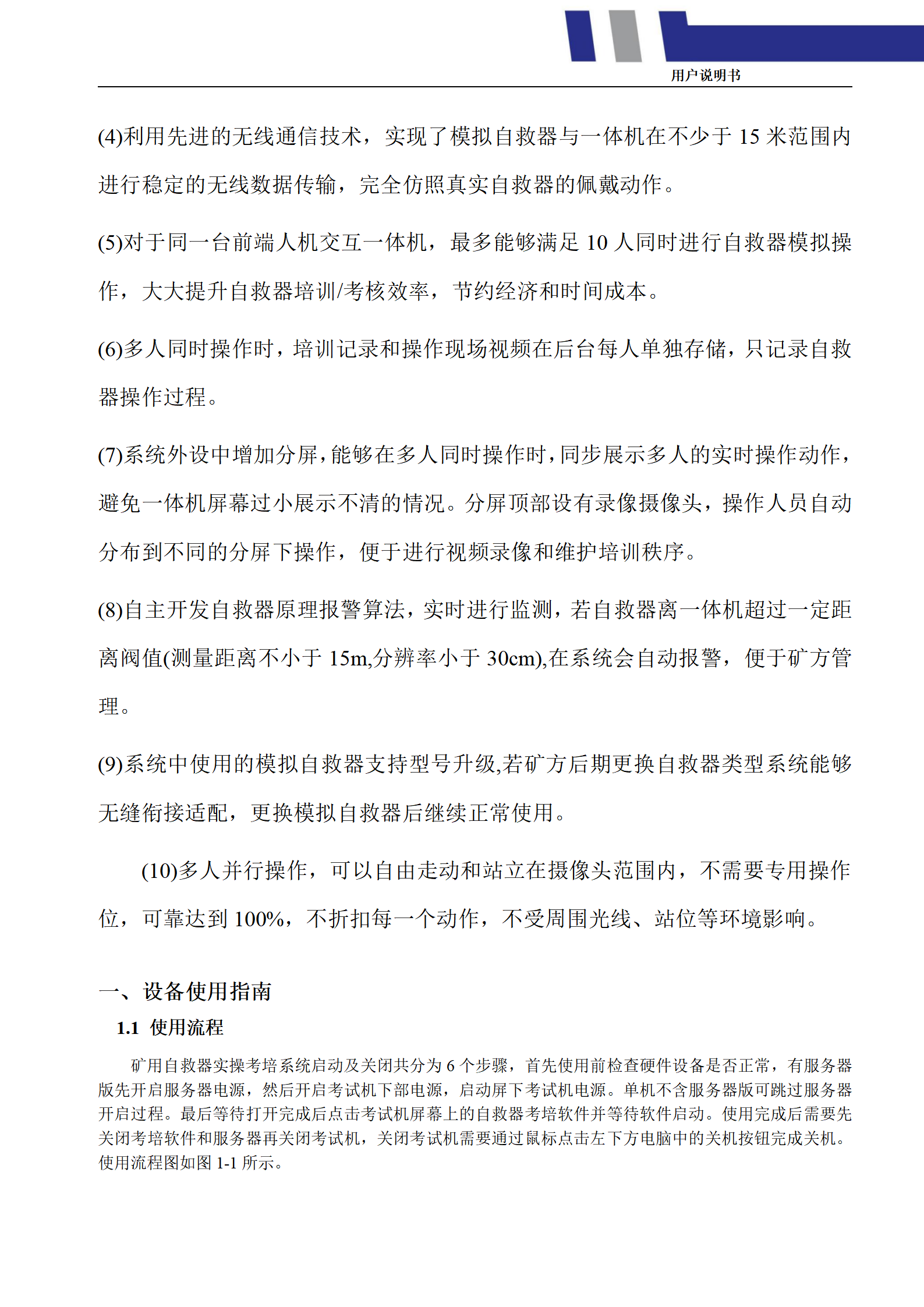

(4)利用先进的无线通信技术，实现了模拟自救器与一体机在不少于15米范围内进行稳定的无线数据传输，完全仿照真实自救器的佩戴动作。
(5)对于同一台前端人机交互一体机，最多能够满足10人同时进行自救器模拟操作，大大提升自救器培训/考核效率，节约经济和时间成本。
(6)多人同时操作时，培训记录和操作现场视频在后台每人单独存储，只记录自救器操作过程。
(7)系统外设中增加分屏，能够在多人同时操作时，同步展示多人的实时操作动作，避免一体机屏幕过小展示不清的情况。分屏顶部设有录像摄像头，操作人员自动分布到不同的分屏下操作，便于进行视频录像和维护培训秩序。
(8)自主开发自救器原理报警算法，实时进行监测，若自救器离一体机超过一定距离阀值(测量距离不小于15m,分辨率小于30cm),在系统会自动报警，便于矿方管理。
(9)系统中使用的模拟自救器支持型号升级,若矿方后期更换自救器类型系统能够无缝衔接适配，更换模拟自救器后继续正常使用。
(10)多人并行操作，可以自由走动和站立在摄像头范围内，不需要专用操作位，可靠达到100%，不折扣每一个动作，不受周围光线、站位等环境影响。

一、设备使用指南
1.1 使用流程
矿用自救器实操考培系统启动及关闭共分为6个步骤，首先使用前检查硬件设备是否正常，有服务器版先开启服务器电源，然后开启考试机下部电源，启动屏下考试机电源。单机不含服务器版可跳过服务器开启过程。最后等待打开完成后点击考试机屏幕上的自救器考培软件并等待软件启动。使用完成后需要先关闭考培软件和服务器再关闭考试机，关闭考试机需要通过鼠标点击左下方电脑中的关机按钮完成关机。使用流程图如图1-1所示。

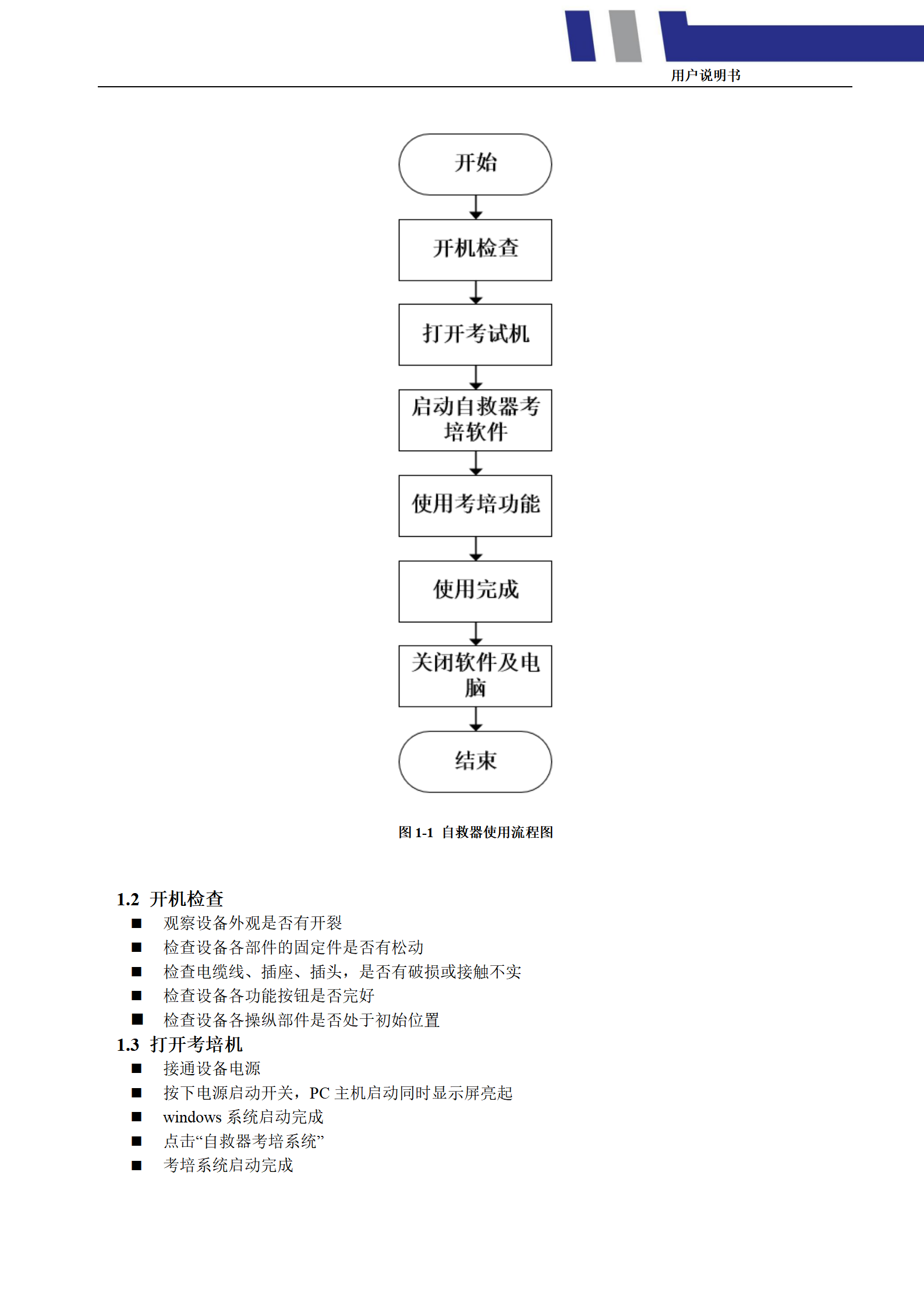

图1-1 自救器使用流程图

1.2 开机检查
观察设备外观是否有开裂
检查设备各部件的固定件是否有松动
检查电缆线、插座、插头，是否有破损或接触不实
检查设备各功能按钮是否完好
检查设备各操纵部件是否处于初始位置
1.3 打开考培机
接通设备电源
按下电源启动开关，PC主机启动同时显示屏亮起
windows系统启动完成
点击“自救器考培系统”
考培系统启动完成
1.4 启动考培软件
点击屏幕上的“自救器考培系统”
等待考培机启动
启动完成
1.5关闭考培软件
点击屏幕右上方退出按钮
1.6关闭考培机
点击左下角windows选择关机并点击
二、软件使用指南

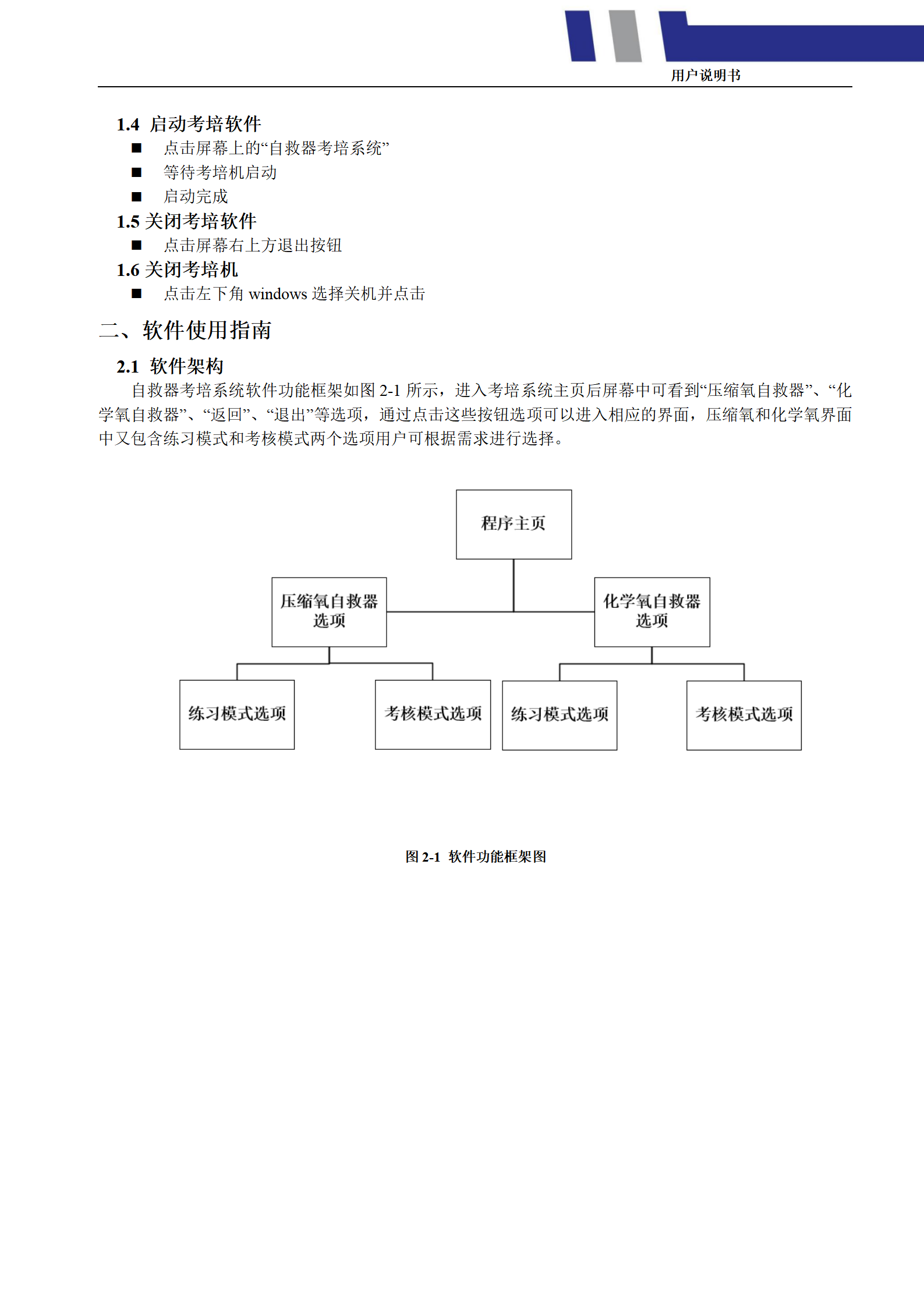

2.1 软件架构
自救器考培系统软件功能框架如图2-1所示，进入考培系统主页后屏幕中可看到“压缩氧自救器”、“化学氧自救器”、“返回”、“退出”等选项，通过点击这些按钮选项可以进入相应的界面，压缩氧和化学氧界面中又包含练习模式和考核模式两个选项用户可根据需求进行选择。

图2-1 软件功能框架图

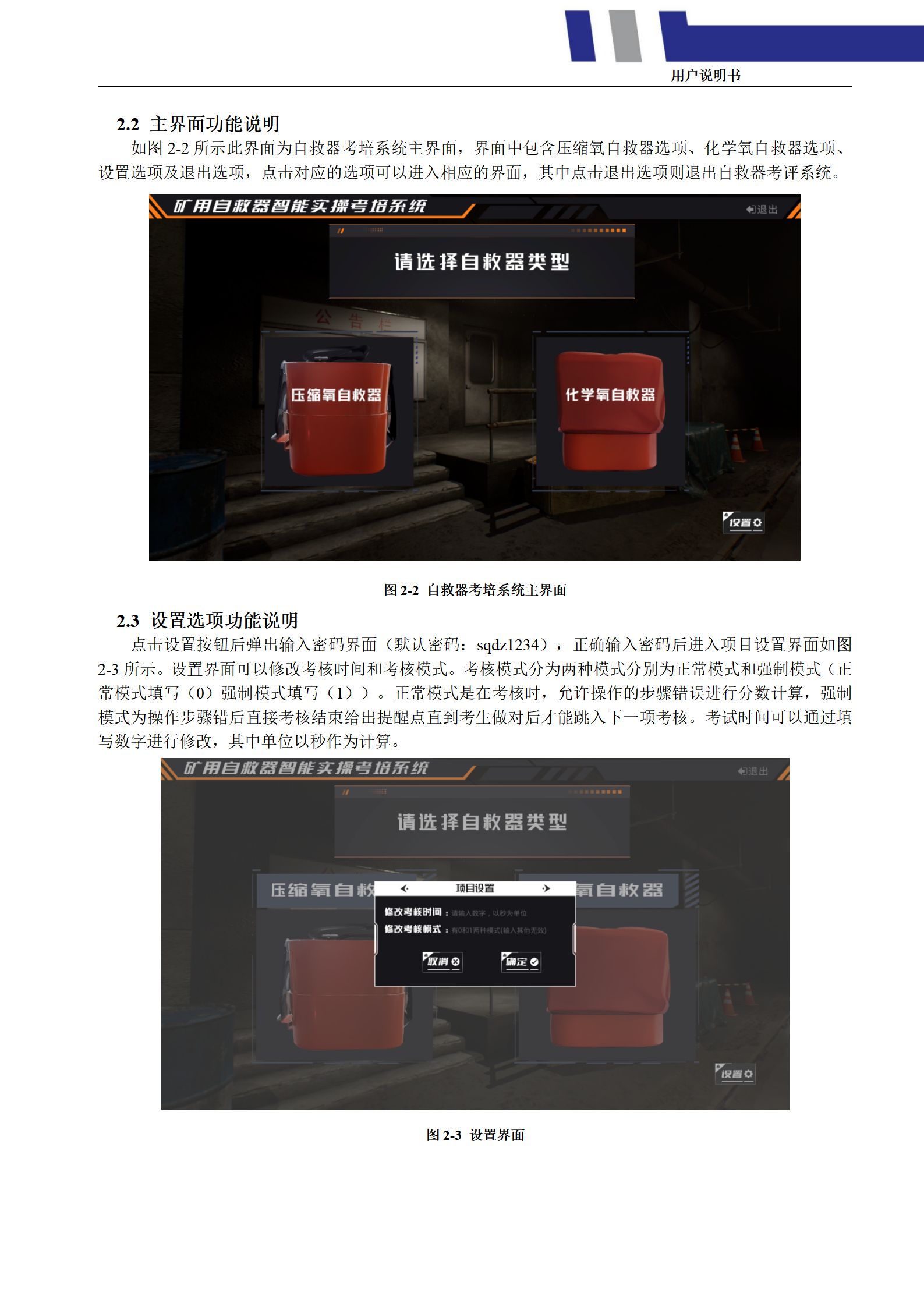

2.2 主界面功能说明
如图2-2所示此界面为自救器考培系统主界面，界面中包含压缩氧自救器选项、化学氧自救器选项、设置选项及退出选项，点击对应的选项可以进入相应的界面，其中点击退出选项则退出自救器考评系统。

图2-2 自救器考培系统主界面
2.3 设置选项功能说明
点击设置按钮后弹出输入密码界面（默认密码：sqdz1234），正确输入密码后进入项目设置界面如图2-3所示。设置界面可以修改考核时间和考核模式。考核模式分为两种模式分别为正常模式和强制模式（正常模式填写（0）强制模式填写（1））。正常模式是在考核时，允许操作的步骤错误进行分数计算，强制模式为操作步骤错后直接考核结束给出提醒点直到考生做对后才能跳入下一项考核。考试时间可以通过填写数字进行修改，其中单位以秒作为计算。

图2-3 设置界面

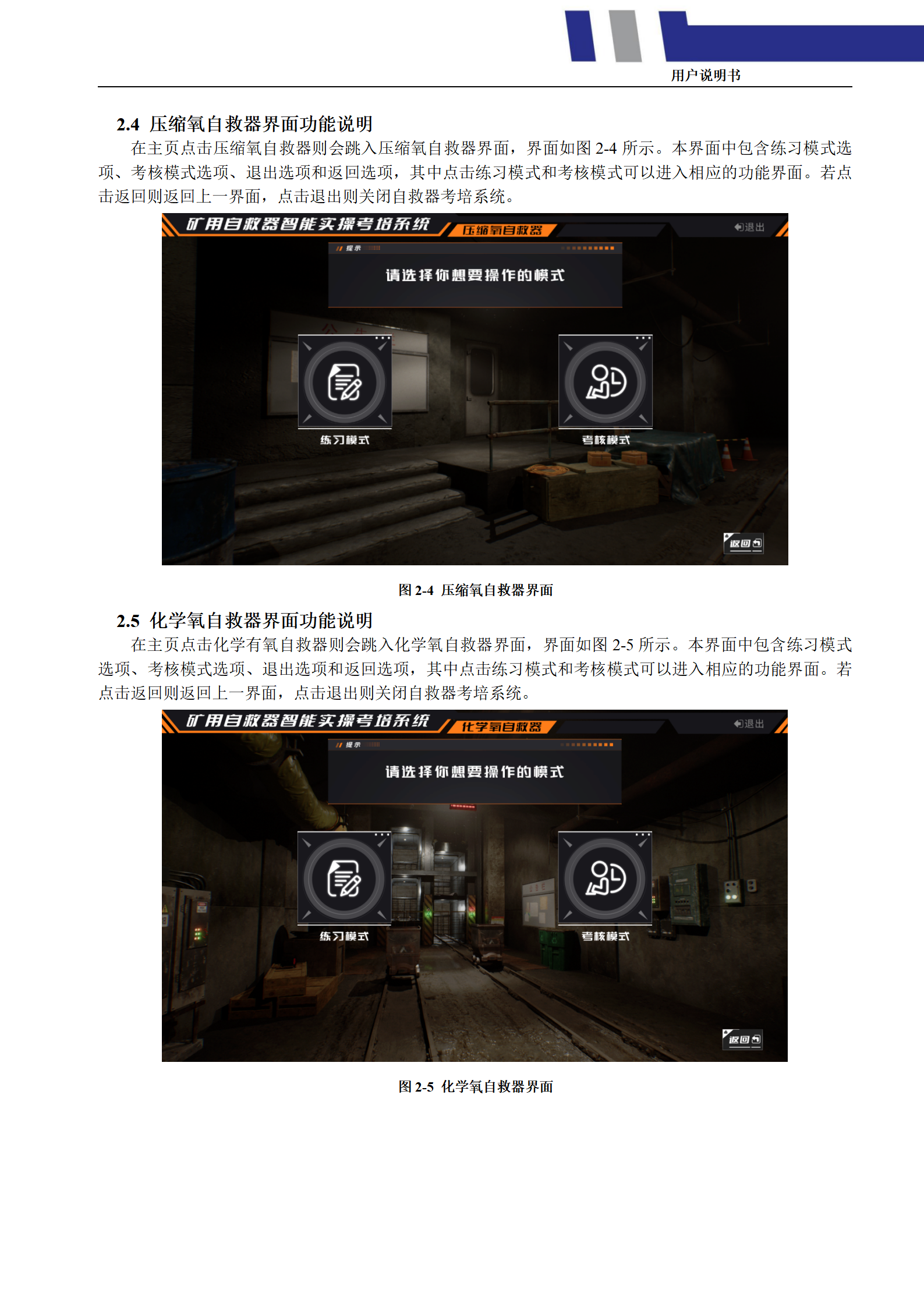

2.4 压缩氧自救器界面功能说明
在主页点击压缩氧自救器则会跳入压缩氧自救器界面，界面如图2-4所示。本界面中包含练习模式选项、考核模式选项、退出选项和返回选项，其中点击练习模式和考核模式可以进入相应的功能界面。若点击返回则返回上一界面，点击退出则关闭自救器考培系统。

图2-4 压缩氧自救器界面
2.5 化学氧自救器界面功能说明
在主页点击化学有氧自救器则会跳入化学氧自救器界面，界面如图2-5所示。本界面中包含练习模式选项、考核模式选项、退出选项和返回选项，其中点击练习模式和考核模式可以进入相应的功能界面。若点击返回则返回上一界面，点击退出则关闭自救器考培系统。

图2-5 化学氧自救器界面

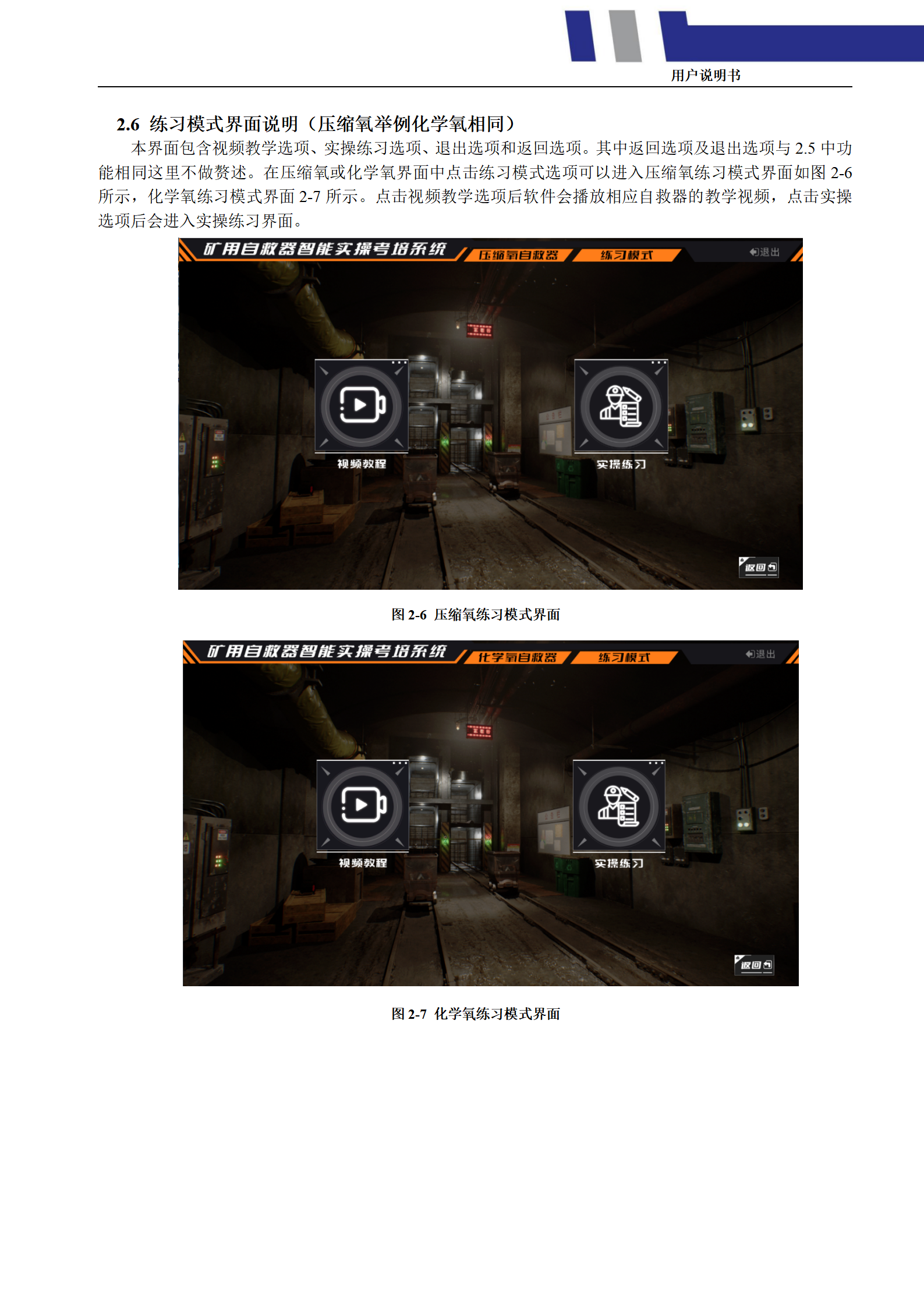

2.6 练习模式界面说明（压缩氧举例化学氧相同）
本界面包含视频教学选项、实操练习选项、退出选项和返回选项。其中返回选项及退出选项与2.5中功能相同这里不做赘述。在压缩氧或化学氧界面中点击练习模式选项可以进入压缩氧练习模式界面如图2-6所示，化学氧练习模式界面2-7所示。点击视频教学选项后软件会播放相应自救器的教学视频，点击实操选项后会进入实操练习界面。

图2-6 压缩氧练习模式界面

图2-7 化学氧练习模式界面

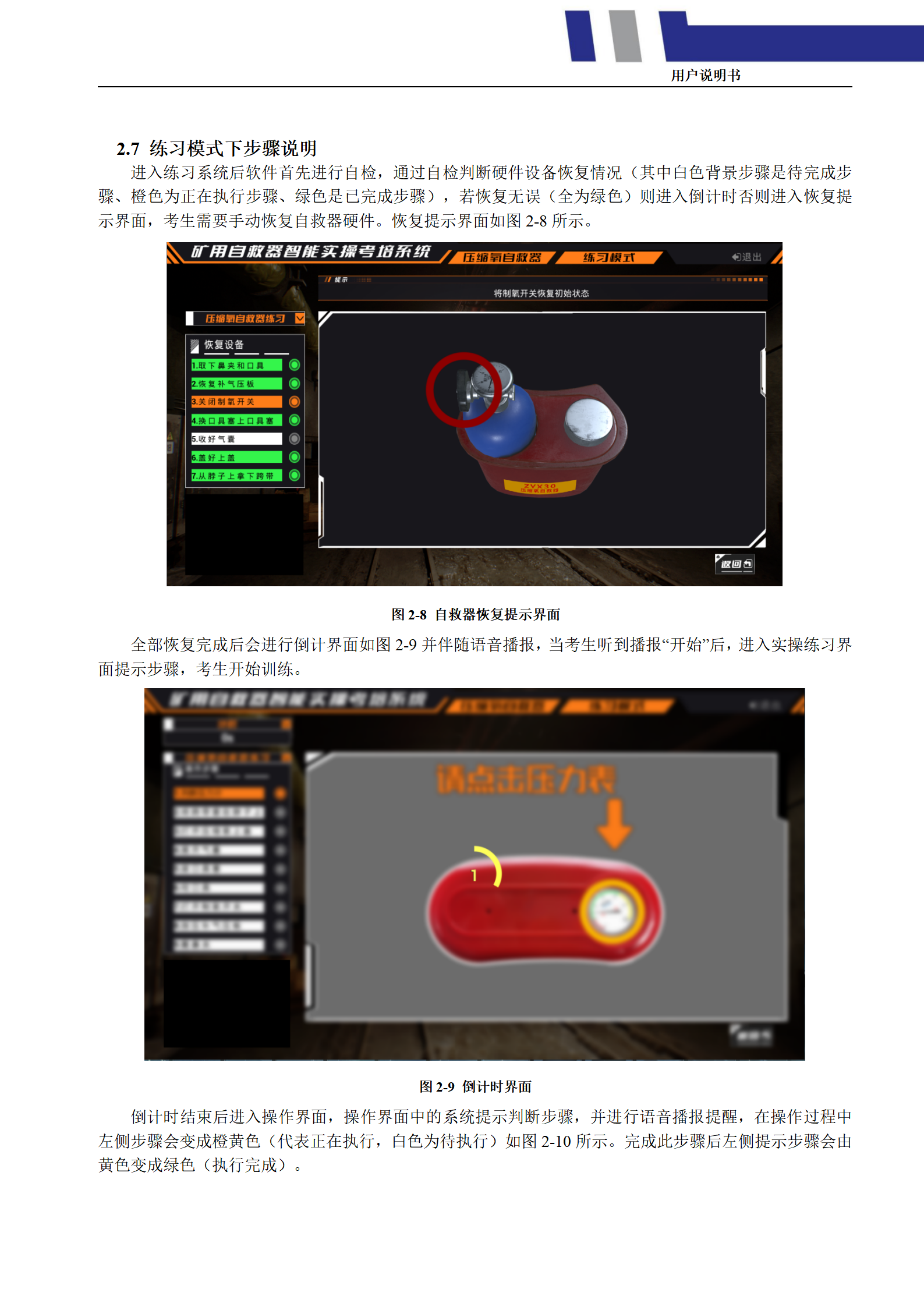

2.7 练习模式下步骤说明
进入练习系统后软件首先进行自检，通过自检判断硬件设备恢复情况（其中白色背景步骤是待完成步骤、橙色为正在执行步骤、绿色是已完成步骤），若恢复无误（全为绿色）则进入倒计时否则进入恢复提示界面，考生需要手动恢复自救器硬件。恢复提示界面如图2-8所示。

图2-8 自救器恢复提示界面
全部恢复完成后会进行倒计界面如图2-9并伴随语音播报，当考生听到播报“开始”后，进入实操练习界面提示步骤，考生开始训练。

图2-9 倒计时界面
倒计时结束后进入操作界面，操作界面中的系统提示判断步骤，并进行语音播报提醒，在操作过程中左侧步骤会变成橙黄色（代表正在执行，白色为待执行）如图2-10所示。完成此步骤后左侧提示步骤会由黄色变成绿色（执行完成）。

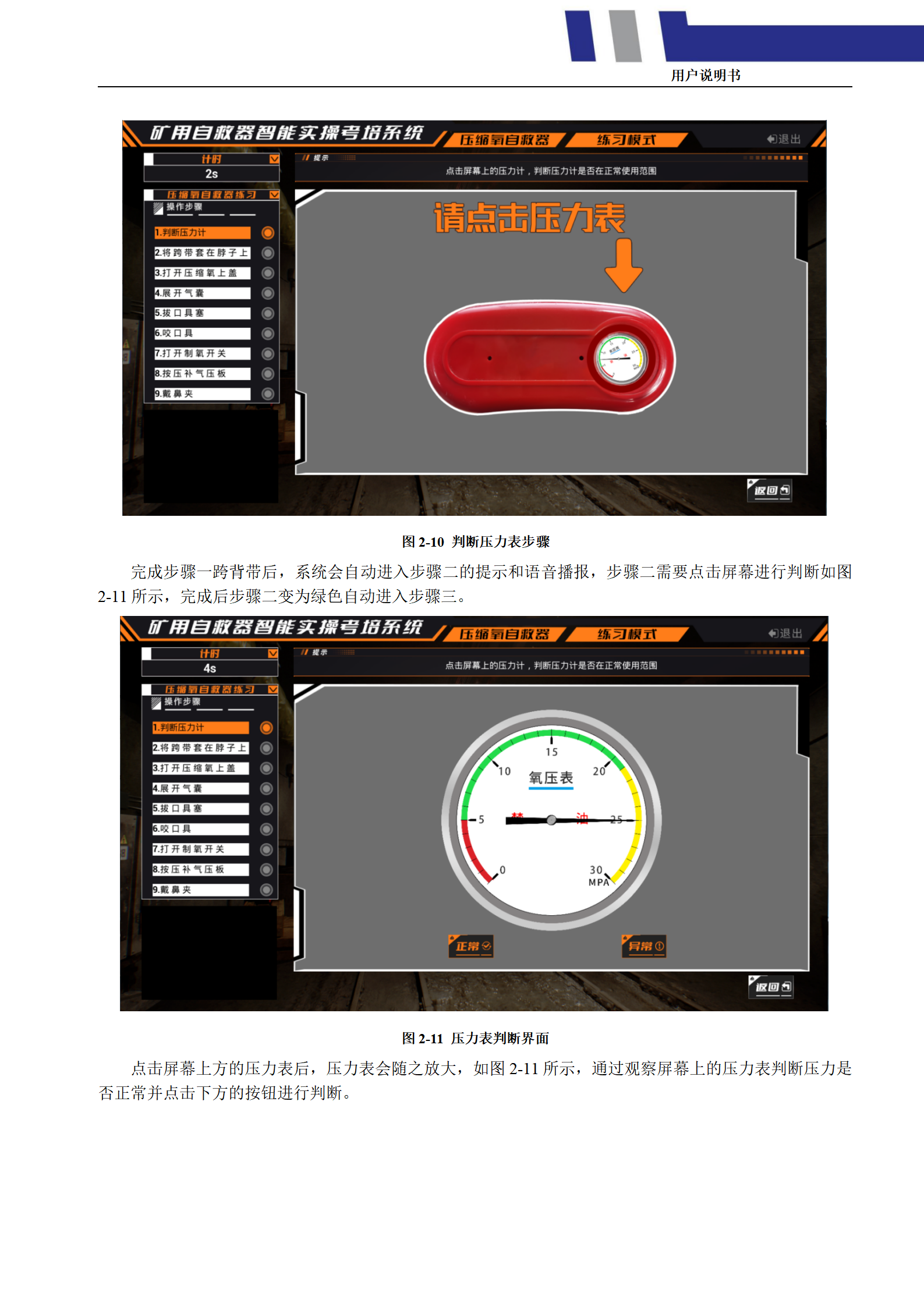

图2-10 判断压力表步骤
完成步骤一跨背带后，系统会自动进入步骤二的提示和语音播报，步骤二需要点击屏幕进行判断如图2-11所示，完成后步骤二变为绿色自动进入步骤三。

图2-11 压力表判断界面
点击屏幕上方的压力表后，压力表会随之放大，如图2-11所示，通过观察屏幕上的压力表判断压力是否正常并点击下方的按钮进行判断。

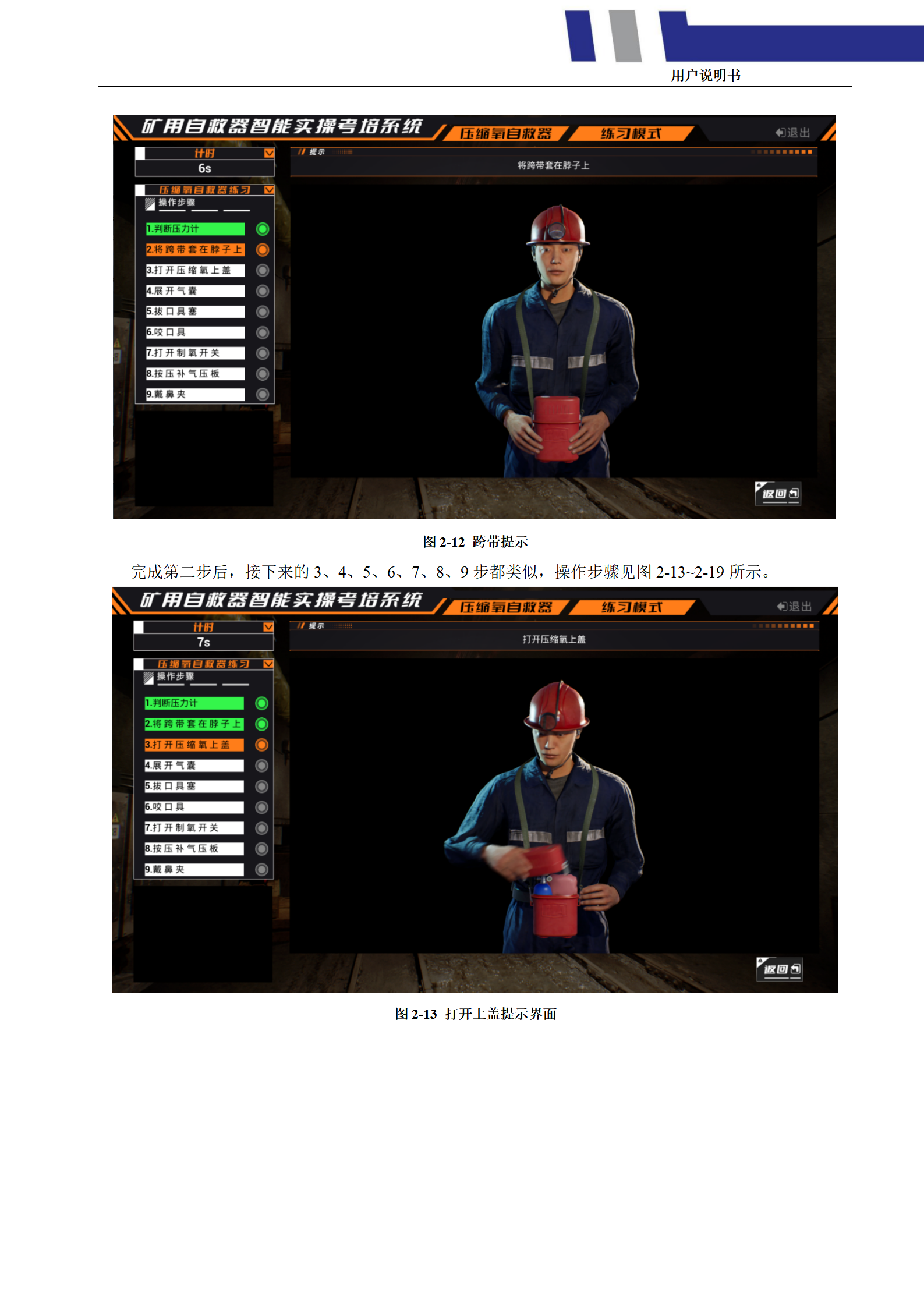

图2-12 跨带提示
完成第二步后，接下来的3、4、5、6、7、8、9步都类似，操作步骤见图2-13~2-19所示。

图2-13 打开上盖提示界面

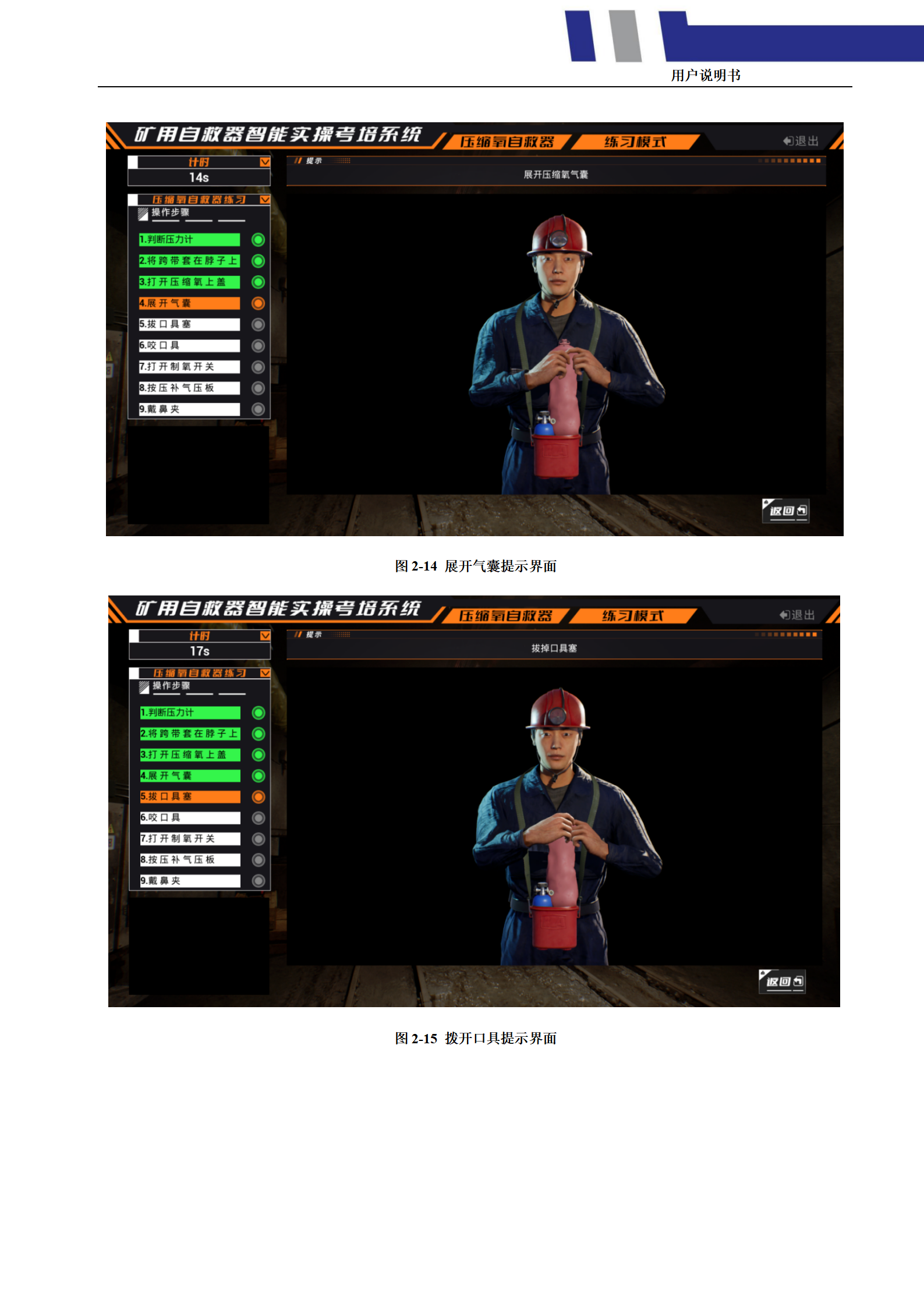

图2-14 展开气囊提示界面

图2-15 拨开口具提示界面

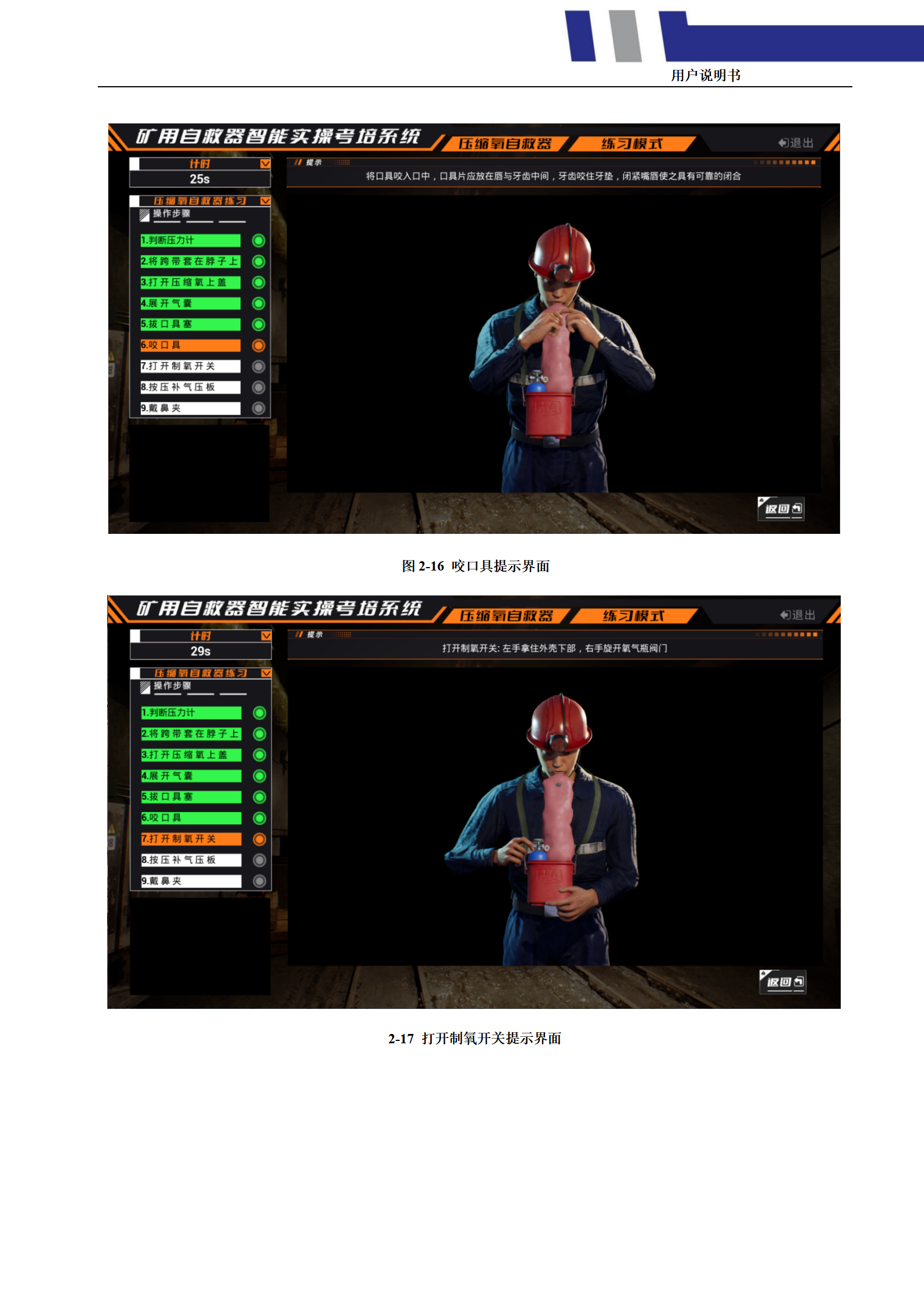

图2-16 咬口具提示界面

2-17 打开制氧开关提示界面

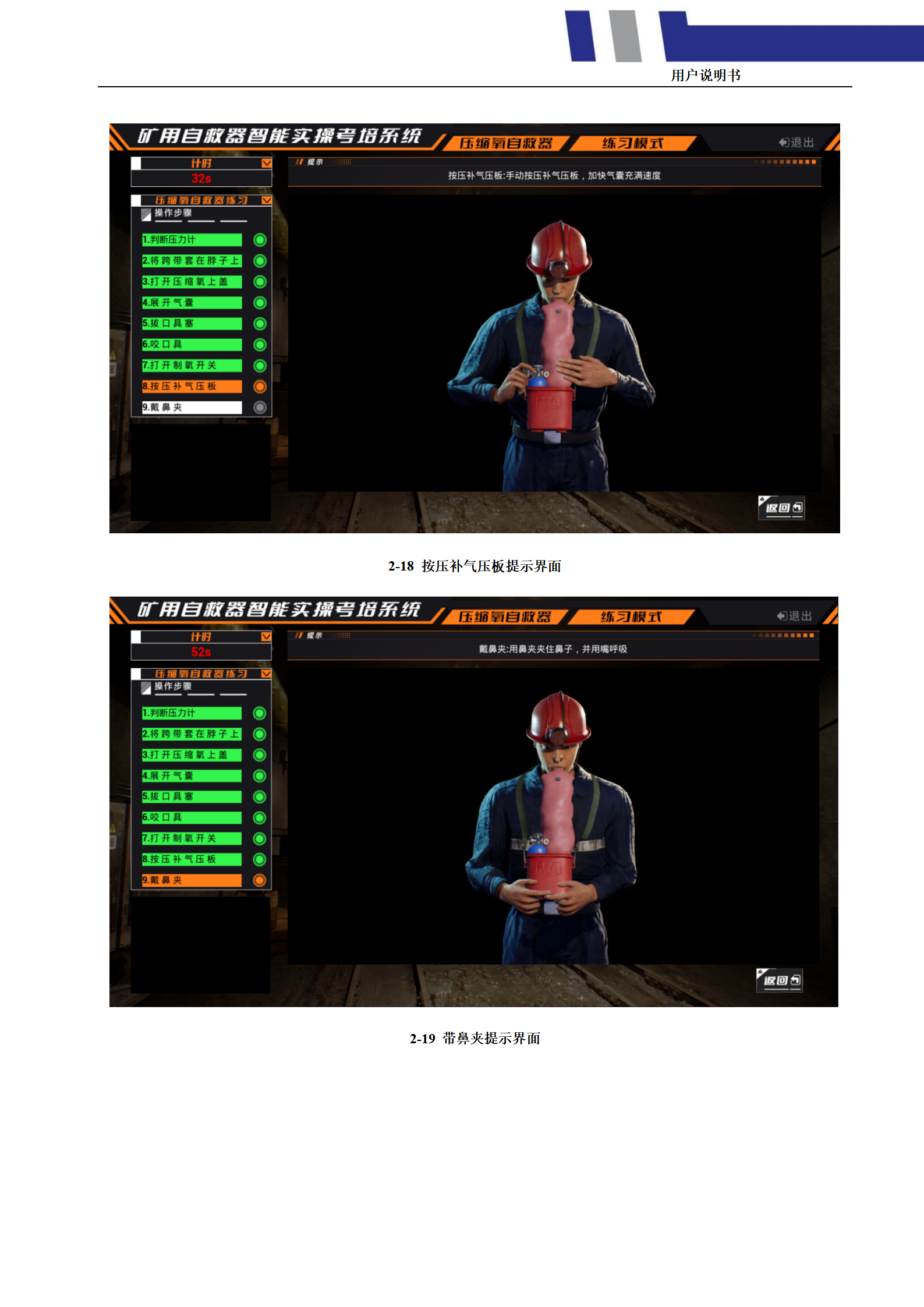

2-18 按压补气压板提示界面

2-19 带鼻夹提示界面

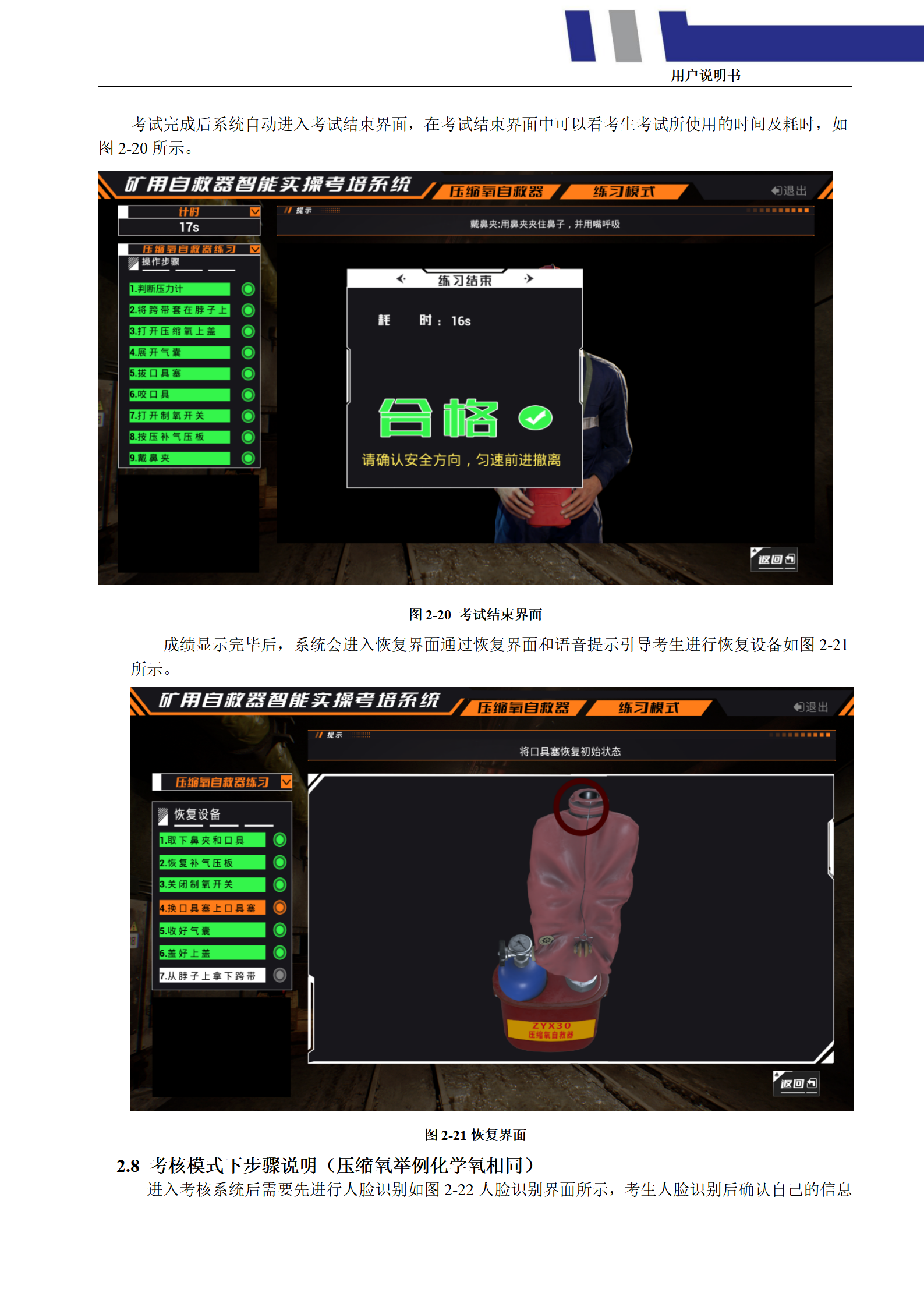

考试完成后系统自动进入考试结束界面，在考试结束界面中可以看考生考试所使用的时间及耗时，如图2-20所示。
图2-20 考试结束界面
成绩显示完毕后，系统会进入恢复界面通过恢复界面和语音提示引导考生进行恢复设备如图2-21所示。

图2-21恢复界面
2.8 考核模式下步骤说明（压缩氧举例化学氧相同）

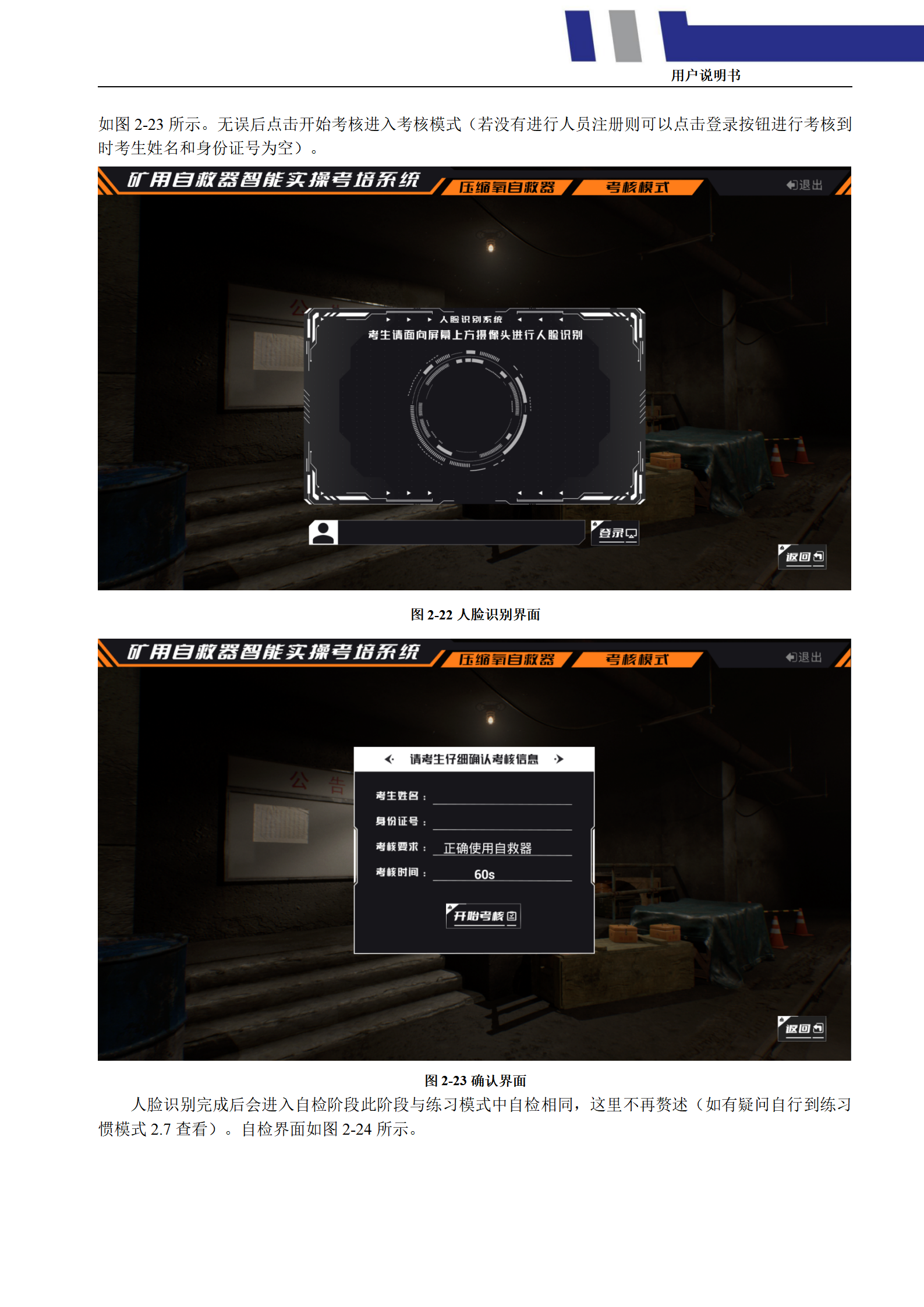

  进入考核系统后需要先进行人脸识别如图2-22人脸识别界面所示，考生人脸识别后确认自己的信息如图2-23所示。无误后点击开始考核进入考核模式（若没有进行人员注册则可以点击登录按钮进行考核到时考生姓名和身份证号为空）。

图2-22人脸识别界面

图2-23确认界面
人脸识别完成后会进入自检阶段此阶段与练习模式中自检相同，这里不再赘述（如有疑问自行到练习惯模式2.7查看）。自检界面如图2-24所示。

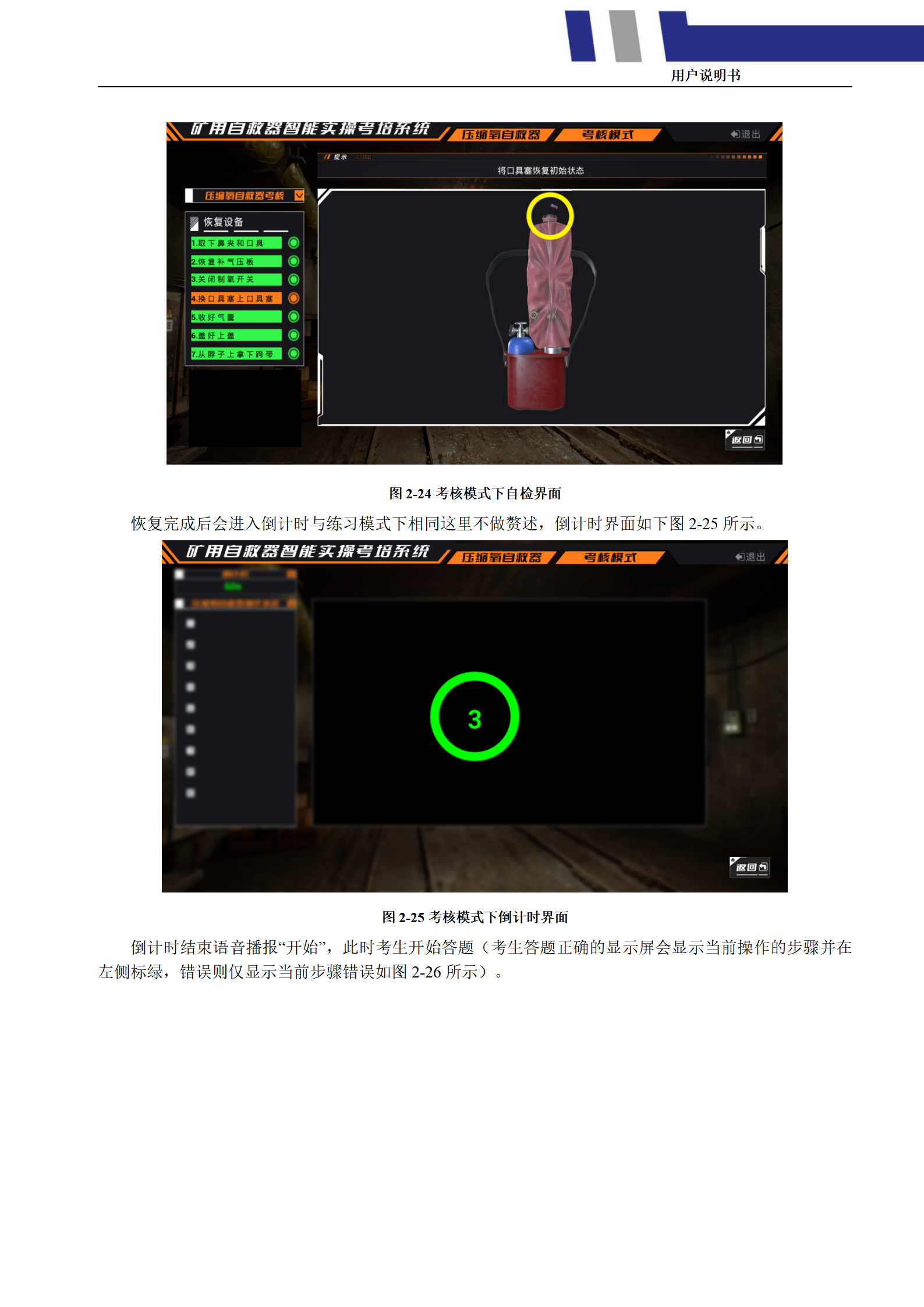

图2-24考核模式下自检界面
恢复完成后会进入倒计时与练习模式下相同这里不做赘述，倒计时界面如下图2-25所示。

图2-25考核模式下倒计时界面

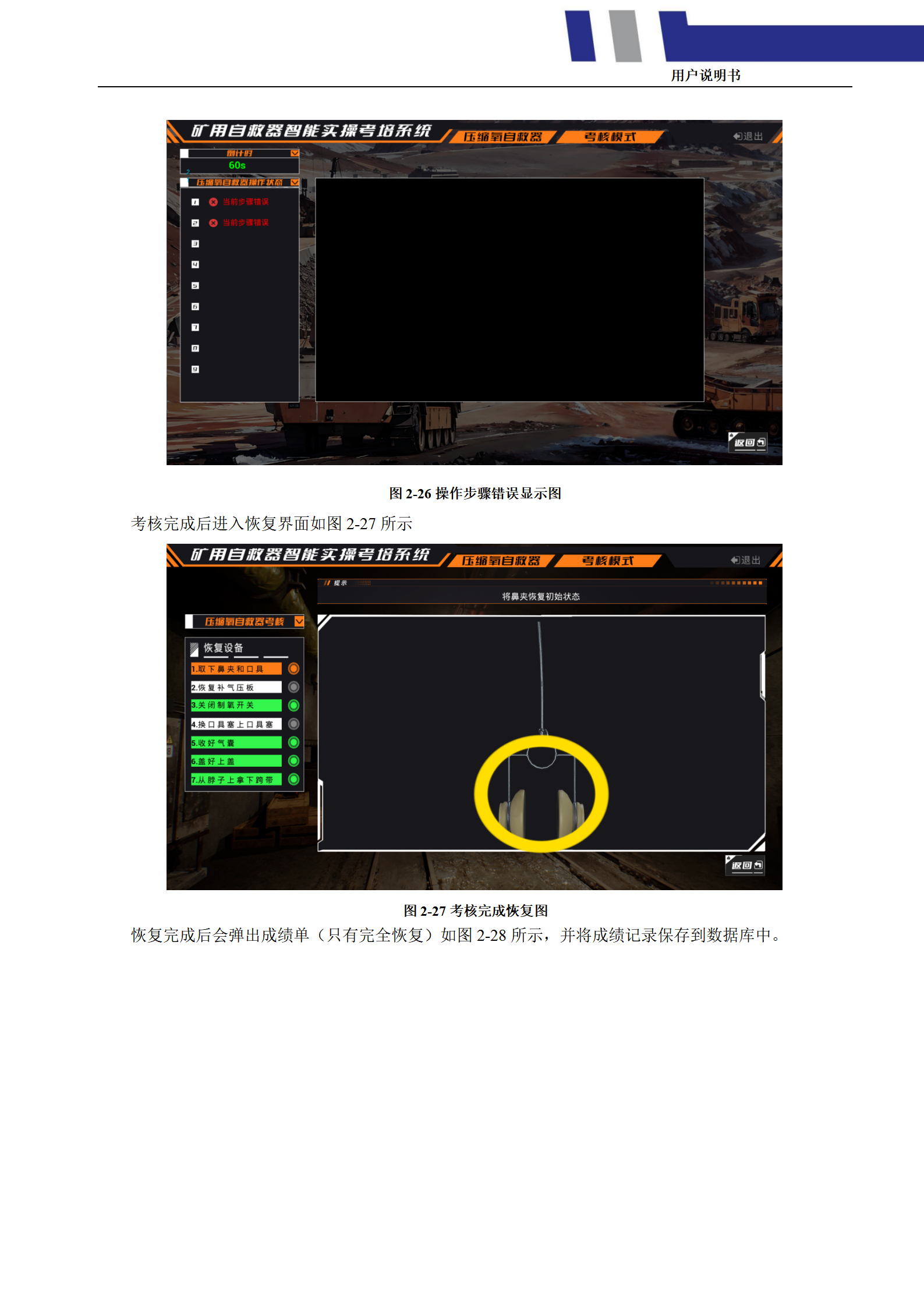

倒计时结束语音播报“开始”，此时考生开始答题（考生答题正确的显示屏会显示当前操作的步骤并在左侧标绿，错误则仅显示当前步骤错误如图2-26所示）。

图2-26操作步骤错误显示图
考核完成后进入恢复界面如图2-27所示

图2-27考核完成恢复图
恢复完成后会弹出成绩单（只有完全恢复）如图2-28所示，并将成绩记录保存到数据库中。

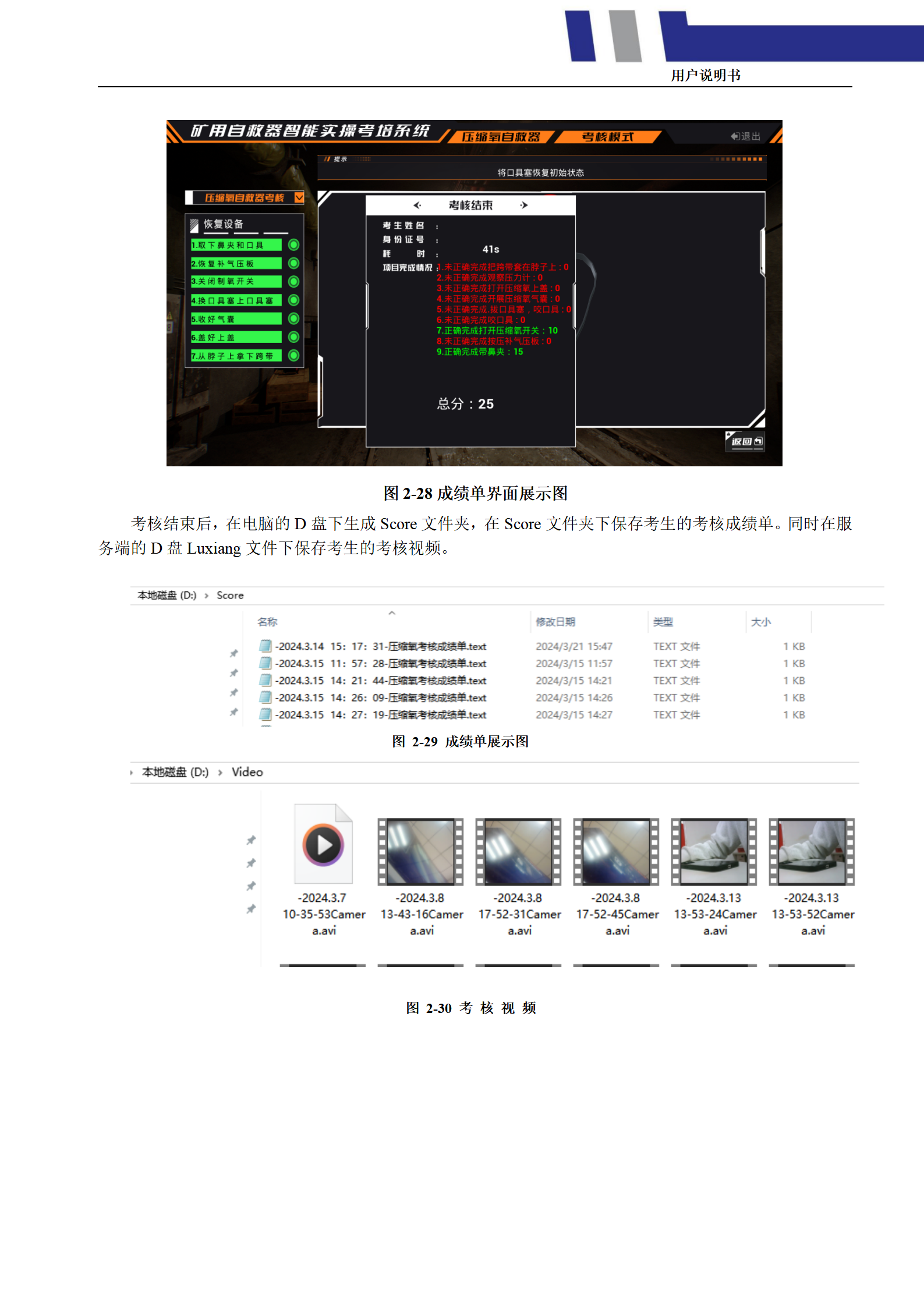

图2-28成绩单界面展示图
考核结束后，在电脑的D盘下生成Score文件夹，在Score文件夹下保存考生的考核成绩单。同时在服务端的D盘Luxiang文件下保存考生的考核视频。


图 2-29 成绩单展示图


图 2-30 考 核 视 频

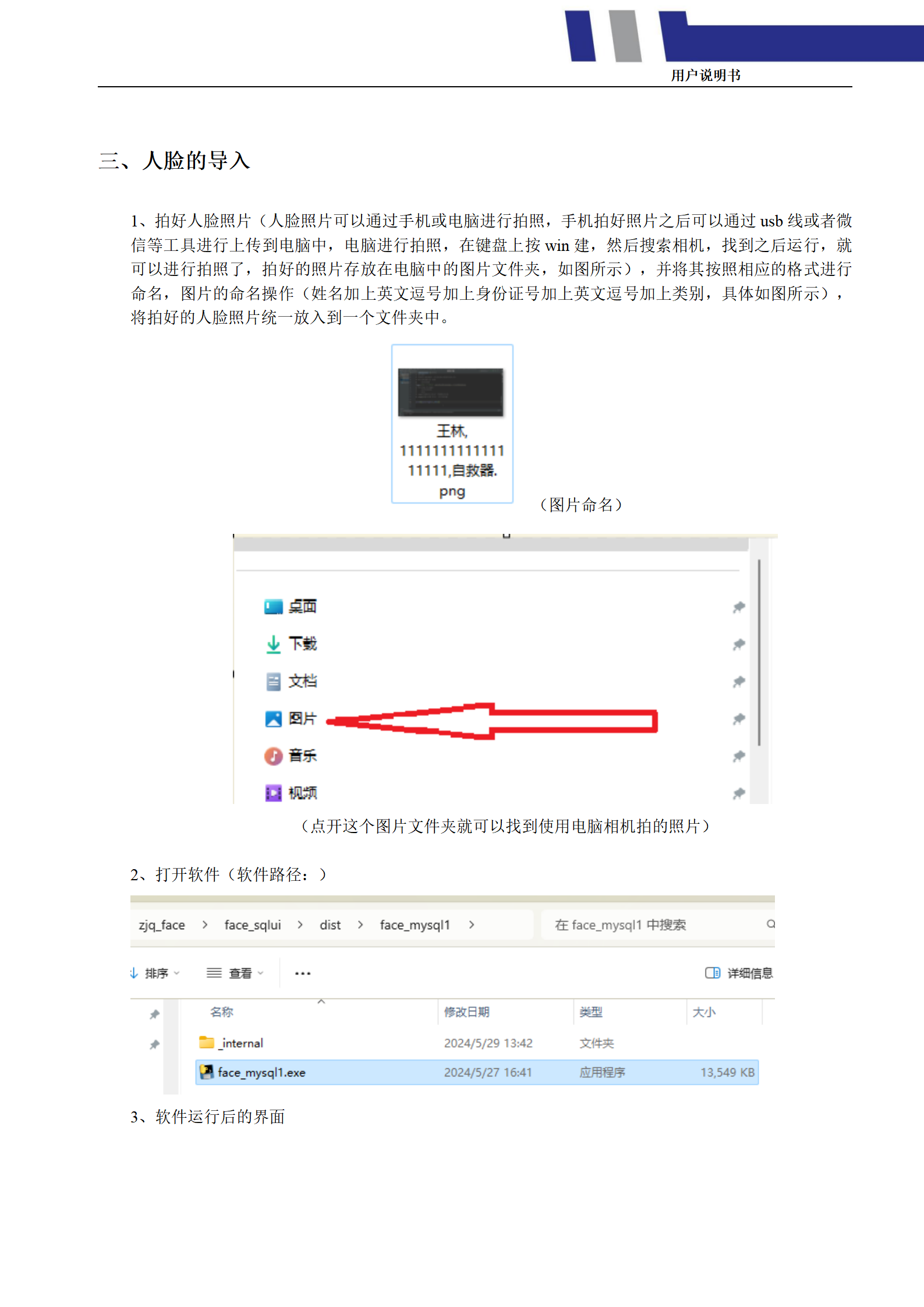

三、人脸的导入

1、拍好人脸照片（人脸照片可以通过手机或电脑进行拍照，手机拍好照片之后可以通过usb线或者微信等工具进行上传到电脑中，电脑进行拍照，在键盘上按win建，然后搜索相机，找到之后运行，就可以进行拍照了，拍好的照片存放在电脑中的图片文件夹，如图所示），并将其按照相应的格式进行命名，图片的命名操作（姓名加上英文逗号加上身份证号加上英文逗号加上类别，具体如图所示），将拍好的人脸照片统一放入到一个文件夹中。
（图片命名）

（点开这个图片文件夹就可以找到使用电脑相机拍的照片）

2、打开软件（软件路径：）

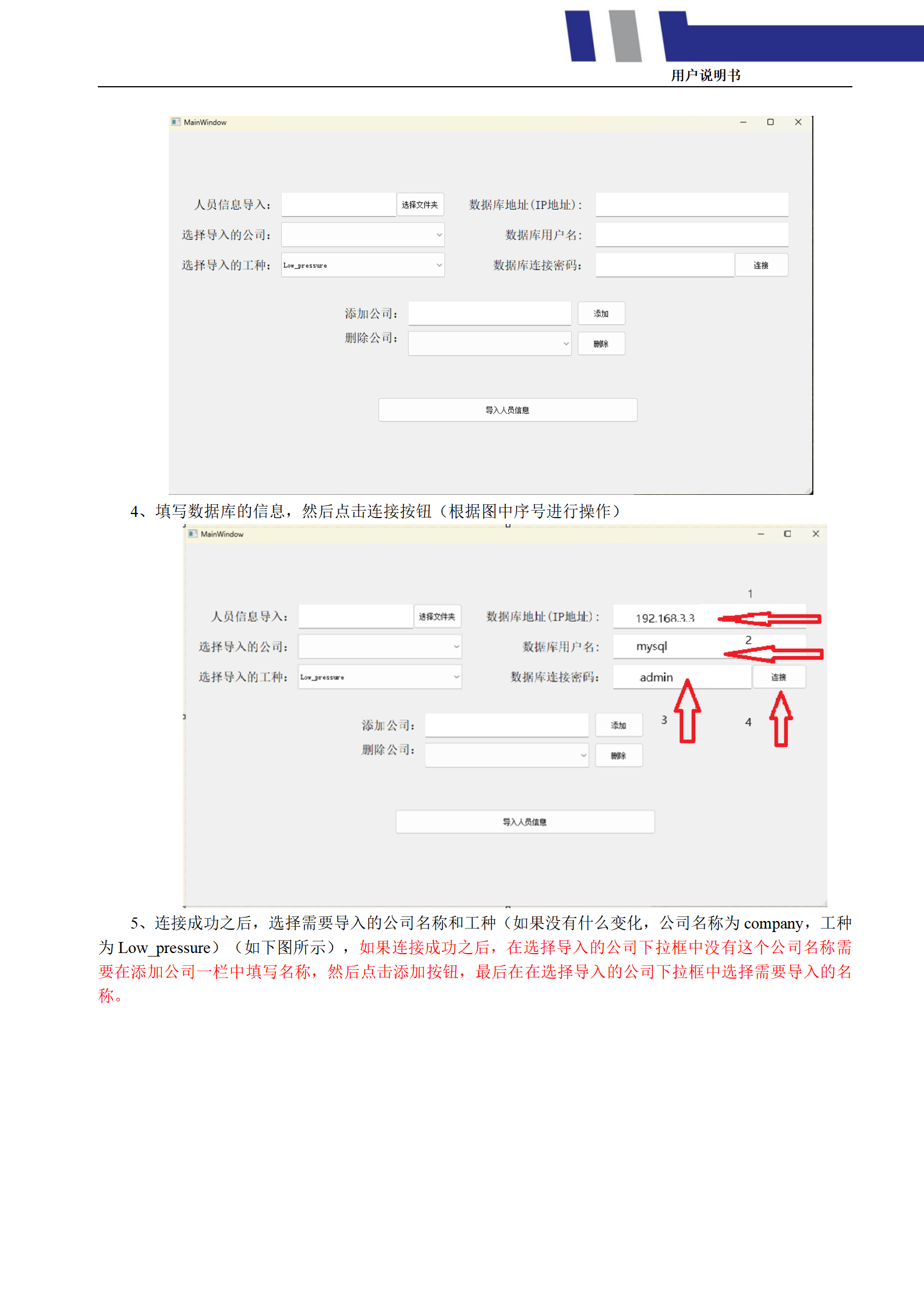

3、软件运行后的界面

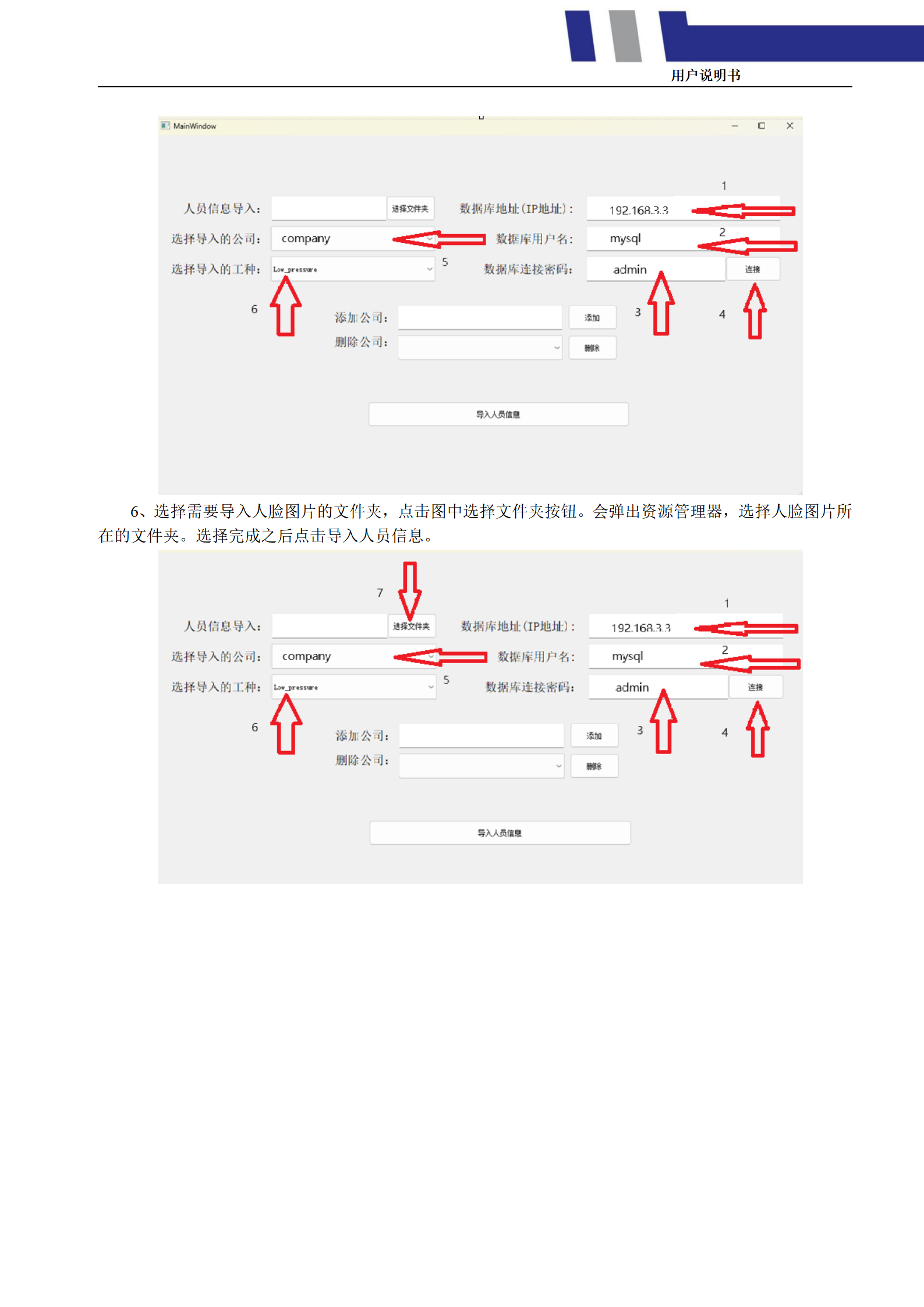

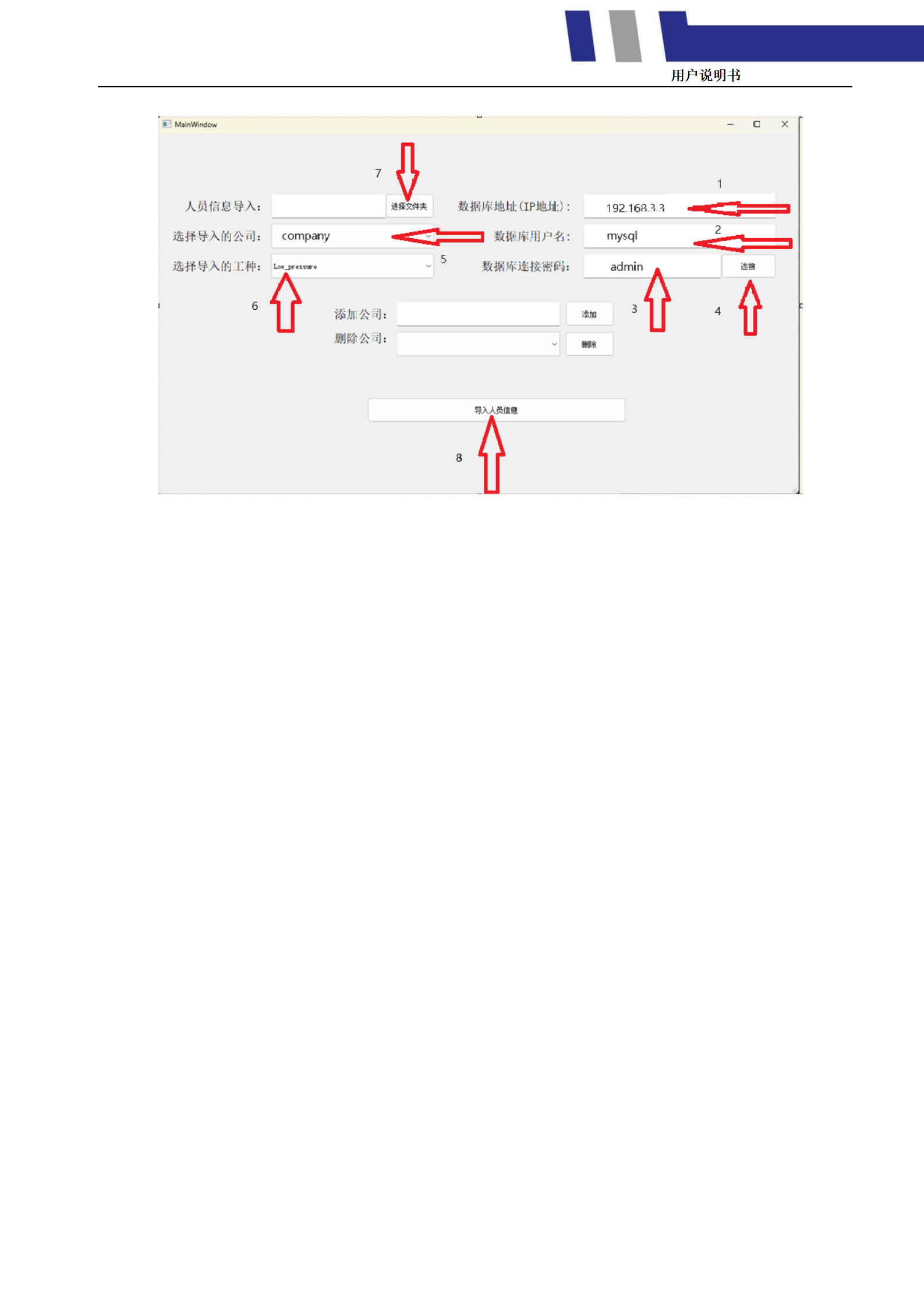

4、填写数据库的信息，然后点击连接按钮（根据图中序号进行操作）

5、连接成功之后，选择需要导入的公司名称和工种（如果没有什么变化，公司名称为company，工种为Low_pressure）（如下图所示），如果连接成功之后，在选择导入的公司下拉框中没有这个公司名称需要在添加公司一栏中填写名称，然后点击添加按钮，最后在在选择导入的公司下拉框中选择需要导入的名称。

6、选择需要导入人脸图片的文件夹，点击图中选择文件夹按钮。会弹出资源管理器，选择人脸图片所在的文件夹。选择完成之后点击导入人员信息。

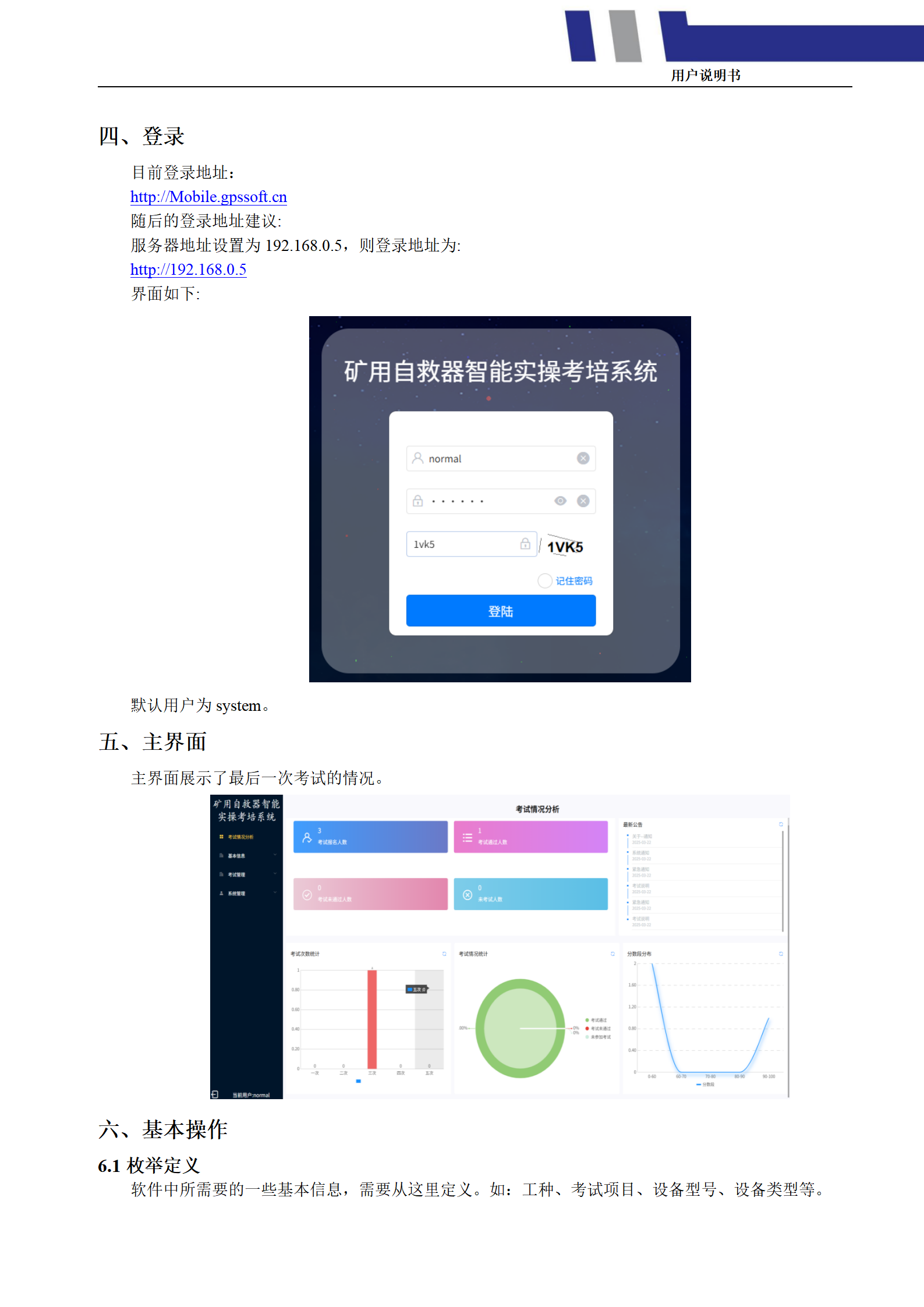

四、登录
目前登录地址：
http://Mobile.gpssoft.cn
随后的登录地址建议:
服务器地址设置为192.168.0.5，则登录地址为:
http://192.168.0.5
界面如下:

默认用户为system。
五、主界面
主界面展示了最后一次考试的情况。

六、基本操作

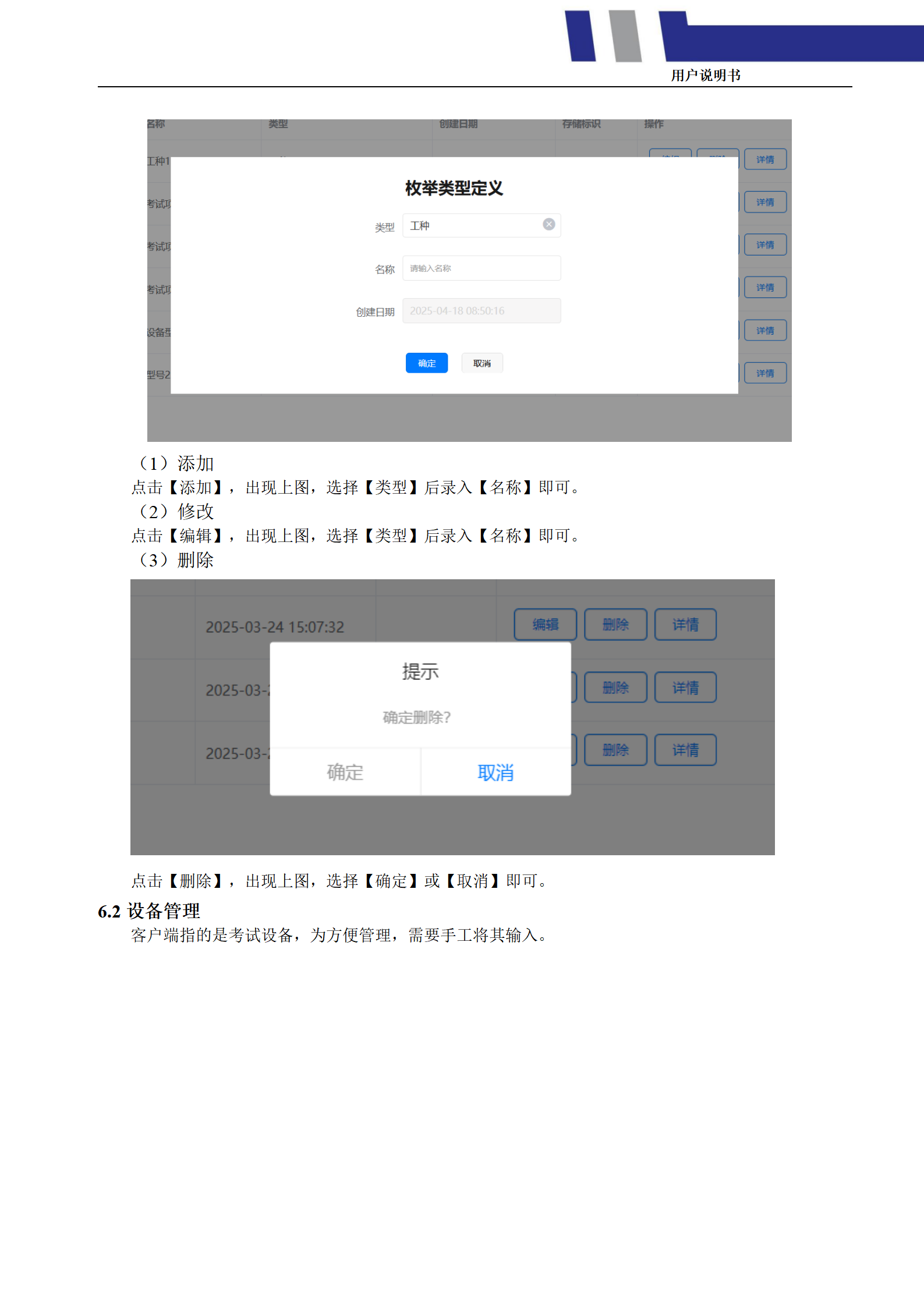

6.1枚举定义
软件中所需要的一些基本信息，需要从这里定义。如：工种、考试项目、设备型号、设备类型等。

（1）添加
点击【添加】，出现上图，选择【类型】后录入【名称】即可。
（2）修改
点击【编辑】，出现上图，选择【类型】后录入【名称】即可。
（3）删除

点击【删除】，出现上图，选择【确定】或【取消】即可。
6.2设备管理
客户端指的是考试设备，为方便管理，需要手工将其输入。

设备信息中IP和名称是必需，并且不能重复，这个对于展现和管理非常重要。基本操作与【枚举定义】基本一致。
七、基本信息
7.1企业管理

用于维护企业信息。操作与【枚举定义】一致。
7.2部门信息管理

用于维护企业下的部门信息。操作与【枚举定义】一致。
7.3学员信息管理

针对学员信息的管理。
部门
选择，来源于【部门信息管理】。
岗位
选择，来源于【枚举定义】。
导出
点击后，会生成一个EXCEL表格。

需要注意：如更新，则保留原数据库序号。
导入
首先应该先使用【导出】，然后在导出的表格上进行增加或修改，再导入。
八、考试管理
8.1考试项目管理

目前考试项目中包括三种设备：压缩氧45、压缩氧45S、化学氧45。这些名称不可变。用户可以对里面的【耗时标准】、单项提示内容、还原内容、得分进行设置。
(1)添加
点击【添加】，出现下图:

a、点击【项目名称】，选择对应的设备。
b、点击【+】，添加对应内容。
c、输入【操作内容】。
d、输入【还原内容】。
e、向下调整顺序。
f、向上调整顺序。
（2）修改
点击【修改】，出现上图。其它操作与【添加】一致。
（3）删除
点击【删除】即可。其它操作与【枚举定义】一致。
8.2考试批次管理

(1)添加

批次名称
考试是按批次进行的，所以，批次号肯定不相同，一般可定义为20250301，表示这是2025年3月份的第一批次。使用汉字也可以。
考试项目
多选，可选择一项或多项。
最大考试次数
系统对考试次数进行了限制，超过将不再保存。
开始时间、结束时间
是指此批次的开始时间、结束时间，所有参与此批次考试的人员应该在这个时间段内考试，超过将不允许。
（2）修改
点击【修改】出现与【添加】相同界面，修改内容后保存即可。
（3）删除
点击【删除】弹出确认框，选择【确认】或【取消】即可。
8.3考试报名管理

（1）添加
考试批次
必选。
开始时间、结束时间、考试项目
在选择【考试批次】后出现，允许进行修改。
学员姓名
必选，在录入每个字时都会有提示，如下:

选择对应行即可。
考号、身份证号、联系方式
在选择学员后自动出现，不允许修改。
（2）修改
点击【修改】出现与【添加】相同界面，修改内容后保存即可。
（3）删除
点击【删除】弹出确认框，选择【确认】或【取消】即可。
（4）查询

知道时间段
选择开始时间、结束时间查询即可。在不知道时间段的情况下，不要修改这两个时间。
知道批次
直接选择批次即可
知道项目
直接选择项目即可
缩小范围
如查询个人信息，录入考号或身份证号即可。
8.4考试成绩查询

查询方式与【考试报名管理】一致。
