ZQKLJ-1自救器呼吸系统取出力、封印条开启力检测仪
北京中世光科技有限公司
一、概述
自救器呼吸系统取出力、封印条开启力检测仪，能对各种型号的自救器进行呼吸系统取出力、封印条开启力进行检测。可扫描带电子标签的自救器，将检测信息，电子标签信息自救器信息录入设备，对检测结果进行打印。检测仪使用触摸屏操作，配合专用检具，全自动检测，检测结果直接显示并进行语音播报，完全实现智能化检测，简便易用。是自救器生产厂家、检测机构、煤矿现场检测的智能检测仪器。
二、1、检测项目
1）自救器呼吸系统取出力
2）封印条或挂钩开启力
2、技术参数：
1）处理器采用高可靠的STM32系列
2）拉力传感器，量程：0-20kg，精度：1.0~1.5mv/v ，分辨率1n
3) 触摸屏选用高可靠的工业触摸屏 SDWb070S14C
7）扫码器：高速扫码器
8）打印机：工业仪器多接口打印机，打印纸规格：54x40x200标签纸
9）存储容量：16G（务必保存好，内有记录程序）
10）工作温度：15～40度
11）工作电压：220伏
12）外形尺寸：490×400×215毫米
13）重量：7.5千克
三、结构特征与工作原理

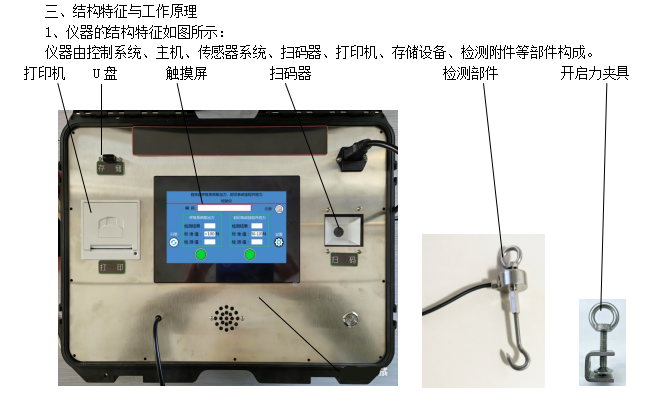

1、仪器的结构特征如图所示：
仪器由控制系统、主机、传感器系统、扫码器、打印机、存储设备、检测附件等部件构成。
打印机 U盘 触摸屏 扫码器 检测部件 开启力夹具
2、工作原理：
该仪器以单片机技术为核心，扫码读出自救器信息存入设备，自动处理采集数据，自动控制检测的过程，自动判断检测结果，一键完成各个项目的检测，语音播报检测结果，检测结果并存入设备，同时可将检测结果打印出来。
采用 7寸触摸屏操作，直观显示检测数据、检测结果。
四、使用操作

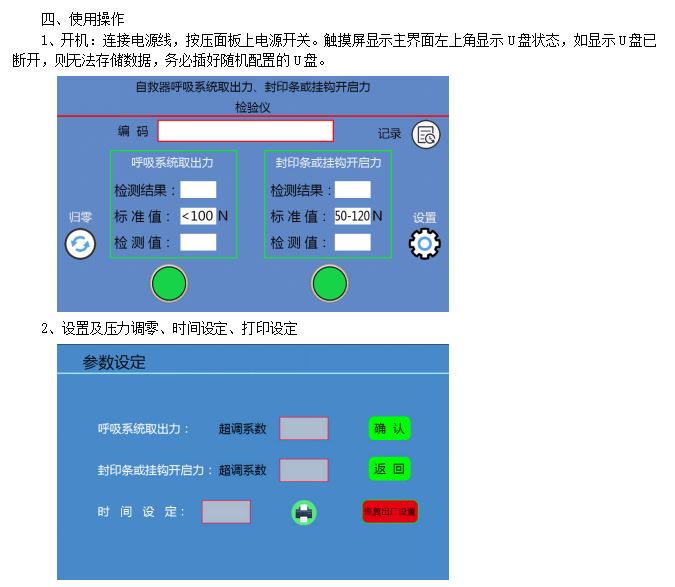

1、开机：连接电源线，按压面板上电源开关。触摸屏显示主界面左上角显示U盘状态，如显示U盘已断开，则无法存储数据，务必插好随机配置的U盘。
2、设置及压力调零、时间设定、打印设定
触摸右下角设置键，进入设置界面。
触摸压力调零键，进行压力调零，按键右侧显示框显示0。
触摸时间设定后面的显示框，进行时间设定。
打印机图标显示绿色，默认打印，触摸显红色，关闭打印机。
触摸右上角确认键进行确认，触摸返回键回到主界面。
其他参数出厂前已设置好，如需更改，联系生产厂家进行指导调整。
六、检测方法
1、自救器呼吸系统取出力检测
将自救器电子标签对准扫码器，将自救器信息读入设备。触摸左侧开始按键，把检测部件的钩子钩住自救器呼吸系统的脖带或头带后，拉动，将自救器呼吸系统从外壳内取出 。
聆听语音播报结果和观察屏幕上的检测数据。
2、封印条或挂钩开启力检测仪
将自救器开启板手末端固定夹具，再把检测部件的钩子在 钩上，与自救器的上盖成 80°～90°，用力检测部件，当扳开肩、封印条或挂钩开启时，指示的读数即为封印条或挂钩开启力。聆听语音播报结果和观察屏幕上的检测数据。
5、信息保存、打印
触摸主页面保存按钮，或扫描新的自救器，检测信息存入设备。默认打印时，保存同时进行打印。
6、信息查看
在主界面触摸检测记录按键，可查看最近保存的5条检测记录；将U盘插入联网电脑，双击运行自动记录器，结束后即可查看全部检测记录，显示内容如下。
七、注意事项
1）
2）安装打印标签纸时，需将打印纸抽出打印机，否则会造成打印卡纸，无法打印，损坏打印机。
3）
4）自救器和仪器距离热源1米以上。
八、售后服务
当用户发现仪器有任何问题或疑问时，请速与我公司联系，制定解决方案。
九、使用年限5年
本产品执行标准：AQ1054-2008、GB24502-2023《煤矿用自救器》
