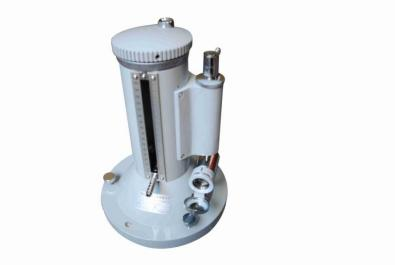

YJB-2500 一等补偿式微压计

一、用途

一等补偿微压计 YJB-2500 用于测量非腐蚀性气体的微小压力，负压力及压力差，也可用来校准其它压力计，可供实验室和计量单位使用。

二、结构简述：

一等补偿微压计由微调部份,水准观测部分,反光镜部分及外壳部分组成.

*微调部分—由刻有 200 等分的微调盘,固定在长螺杆上,长螺杆动，水匣作上升或下降运动，在水匣静压可接嘴上装有示度准块，示度准块在度板及字板中间移动来指示出水匣的位移高度。

*水准观测部分—在观测筒内装有水准头，以观测由动压管受压力后观测筒内液面的变化。

*反光镜部分由一个反光镜固定在镜壳上，反光镜面反射观测筒内的水准头与液面的接触情况，使水准头尖与其倒影的影尖相接表示微压计读数调整“基点”

*外壳部分—由壳体及横担支持长螺杆，在壳体上装有水准泡及调节螺钉，以调节微压计的螺杆及动压管的垂直。

三．主要技术指标

1．型号、调节范围、基本误差
